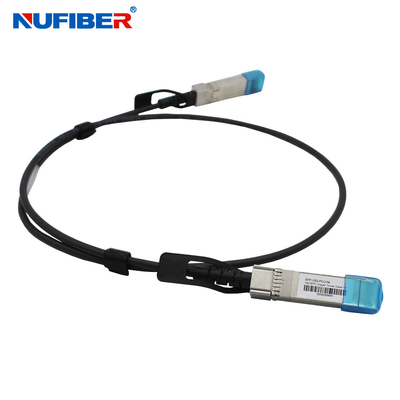

10G DAC SFP+ σε SFP+ άμεση σύνδεση χαλκού καλώδιο AWG30 10G DAC 3meters
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | NUFIBER |
Πιστοποίηση: | CE, RoHS |
Αριθμό μοντέλου: | 10GDAC3M |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Συσκευασία λεπτομέρειες: | το καλώδιο 1 κομματιού συσκευάζεται σε 1 κιβώτιο, |
Χρόνος παράδοσης: | 2~3 ημέρες |
Όροι πληρωμής: | T/T, Western Union, L/C |
Δυνατότητα προσφοράς: | 100, 000 PCs ανά μήνα |
Λεπτομερής ενημέρωση |
|||
Ποσοστό δεδομένων: | 10Gb/s | Τύπος συνδέσμου: | SFP+ σε SFP+ |
---|---|---|---|
Διάρκεια: | 3 μέτρα | Υλικό: | Κεφάλαιο χαλκού |
Εφαρμογή: | Δίκτυο FTTH FTTB FTTX | AWG καλωδίων: | AWG 30 ως προεπιλογή |
Ηλεκτρική τροφοδοσία: | 3.3V | Temp εργασίας.: | 0~70°C |
Κατασκευαστής: | - Ναι, ναι. | Εγγύηση: | 1 έτος |
Περιγραφή προϊόντων
10G DAC SFP+ σε SFP+ άμεση σύνδεση χαλκού καλώδιο AWG30 10G DAC 3meters
Περιγραφή
Το υψηλής ταχύτητας καλώδιο άμεσης σύνδεσης (DAC) SFP+ της Nufiber® παρέχει υψηλές επιδόσεις σε εφαρμογές δικτύου 10 Gigabit Ethernet (10GbE),χρησιμοποιώντας έναν ενισχυμένο σύνδεσμο SFP+ για την αποστολή δεδομένων 10Gbps μέσω ενός ζευγαρωμένου πομπού και δέκτη μέσω ενός λεπτού καλωδίου twinaxΣυμμορφώνονται με τα ηλεκτρικά πρότυπα SFF-8431, SFF-8083 και τα μηχανικά πρότυπα SFF-8432, EEPROM SFF-8472.
Βασικά χαρακτηριστικά
- Υποστήριξη ταχυτήτων δεδομένων πολλαπλών gigabit έως 10,5Gbps
- Ταχύτητες δεδομένων συμβατές προς τα πίσω έως 1Gbps
- Επίδραση SFP 20PIN που συνδέεται θερμά
- Σύνδεσμος I/O σχεδιασμένος για εφαρμογές διαφορικού σήματος υψηλών ταχυτήτων
- Βελτιωμένος συντελεστής φόρμας (IPF) για βελτιωμένες επιδόσεις EMI/EMC
- Συμβατό με τα τυποποιημένα κλουβιά SFP του κλάδου +Συνδέτες
- Η υπογραφή EEPROM μπορεί να προσαρμοστεί.
- Μικρή κατανάλωση ενέργειας < 0,5 W
- Περιοχή θερμοκρασίας: 0 ~ 70 °C
- Συμμόρφωση με το RoHS-6
Εφαρμογή
- 10G Ethernet
- InfiniBand, κανάλι ίνων 4G/8G/10G
- Υποστήριξη πολυπλατφόρμας Sonet
- Συγκεντρώσεις υπολογιστών υψηλής απόδοσης
- Υψηλού επιπέδου διακομιστές
- Εναλλακτικός διακόπτης δικτύου μετρό/διασταυρούμενη σύνδεση
Τεχνική παράμετρος
Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
Θέρμανση λειτουργικής θήκης | Τυποποιημένο Tc | 0 | 25 | 70 | °C |
Θέρμανση αποθήκευσης | Τ | -40 | 85 | °C | |
Τετάρτη | Vcc | 3.13 | 3.3 | 3.47 | V |
Καταπολέμηση της εξουσίας | Π.Δ. | 0.5 | W | ||
Σχετική υγρασία | RH | 5 | 95 | % | |
Ποσοστό δεδομένων | 10.5 | Gbit/s |
Τύπος δοκιμής | Τμήμα δοκιμής | Στόχος | Αναφορά |
Ηλεκτρική Χαρακτηριστικά |
Διαφορετική λειτουργία RL(SDDII) | 0.01 Μονάδες μέτρησης: dB |
SFF 8431 |
Κοινή απώλεια επιστροφής συνθηκών (SCCII) |
0.01 Μονάδες μέτρησης: dB |
SFF 8431 | |
Επόμενο | <-26dB από 1MHz έως 11GHz | / | |
Διάταξη καλωδίου | 100+/ -100 μμ Χρόνος άνοδος 30 PS (20% - 80%) |
(20% ~ 80%) | |
Απόκλιση απώλειας εισαγωγής | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
Περιβαλλοντική Χαρακτηριστικά |
Θερμοκρασία λειτουργίας | -40~85°C | Περιοχή θερμοκρασίας λειτουργίας καλωδίου |
Θερμικό σοκ | Ηλεκτρική απόδοση απαίτηση προδιαγραφής |
ΕΙΑ-364-32D. Μέθοδος Α. ΤC-1. -55 10 85C,100 κύκλοι, 15 λεπτά, διαρκεί |
|
Κύκλωμα θερμοκρασίας και υγρασίας | Ηλεκτρική απόδοση απαίτηση προδιαγραφής |
ΕΙΑ-364-31 Μέθοδος ΙΙΙ,Δοκιμή Συνθήκη Α |
|
Σπρέι αλατιού | 48 ώρες ψεκασμός αλατιού μετά το κέλυφος διαβρωτική επιφάνεια μικρότερη του 5% |
ΕΠΕ-364-26 | |
Ζωή σε θερμοκρασία | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | ΕΙΑ-364-17Β w/ RH, υγρασία θερμότητα 85C σε 85% RH για 500 ώρες |
|
Μηχανικές Χαρακτηριστικά |
Μηχανικές δονήσεις | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | ΕΙΑ-364-28Ε.11 TC-VII, συνθήκες δοκιμής D 15 λεπτά στους άξονες X, Y, Z. |
Διατήρηση της πρίζας του καλωδίου σε κλουβί | 90N Min. | Καμία λειτουργική βλάβη στην πρίζα καλωδίου κάτω των 90N. Σύμφωνα με την SFF-8432 Rev 5.0 EIA-455-6B | |
Κράτηση καλωδίου στην πρίζα | 90N Min. | Σφίξιμο και κρούση κατά EIA-364-27B, TC-G, 3 φορές σε 6 κατευθύνσεις, 100g, 6ms | |
Μηχανολογικό σοκ | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | SFF-8432 Επανάσταση 5.0 | |
Εισαγωγή καλωδίου | 18N (μέγιστο) | SFF-8432 Επανάσταση 5.0 | |
Απομάκρυνση από την πρίζα καλωδίου | 12.5N (μέγιστο) | ΕΙΑ-364-09; εκτέλεση κύκλων πρίζας Ταχύτητα συμμόρφωσης πρίζας και δοχείου: | |
Δυνατότητα | Δεν υπάρχουν ίχνη σωματικής βλάβης. | 250 φορές την ώρα |
