| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 10pcs/plastic τσάντα, 200pcs/carton |
| Προθεσμία παράδοσης: | 2-3 ημέρες |
| μέθοδος πληρωμής: | T/T, Western Union |
| Ικανότητα εφοδιασμού: | 1000 κομμάτι/εβδομάδα |

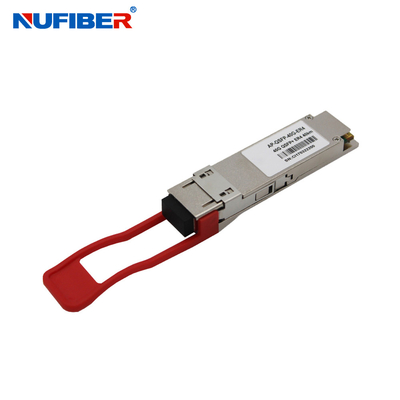

QSFP-40G-ER4 40Gb/s QSFP+ Πηρακτήρας 40km 1310nm SMF DDM Πηρακτήρας ενότητα συμβατή με το Cisco
40Gb/s40km QSFP+ δέκτη
Ζεστό, διπλής σύνδεση LC, μονότροπος
Περιγραφή του προϊόντος
Το QSFP-40G-ER4 είναι μια μονάδα δέκτη που έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 40Km. Ο σχεδιασμός είναι σύμφωνος με το 40GBASE-ER4 του προτύπου IEEE P802.3ba.Η μονάδα μετατρέπει 4 καναλιά εισόδου (ch) ηλεκτρικών δεδομένων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για οπτική μετάδοση 40Gb/s. Αντίθετα, από την πλευρά του δέκτη, η μονάδα πολλαπλασιάζει οπτικά μια είσοδο 40Gb/s σε σήματα 4 καναλιών CWDM,και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 nm ως μέλη του πλέγματος μήκους κύματος CWDM που ορίζεται στο ITU-T G694.2Περιέχει έναν διπλό LC συνδετήρα για την οπτική διεπαφή και έναν 38-pin συνδετήρα για την ηλεκτρική διεπαφή.πρέπει να εφαρμόζεται ενιαία ίνα (SMF) σε αυτή τη μονάδα.
Το προϊόν έχει σχεδιαστεί με συντελεστή μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διεπαφή σύμφωνα με τη συμφωνία QSFP Multi-Source Agreement (MSA).Έχει σχεδιαστεί για να ανταποκρίνεται στις πιο σκληρές εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας., υγρασία και EMI παρεμβολές.
Η μονάδα λειτουργεί από μία μονάδα τροφοδοσίας +3,3V και διαθέτει σήματα παγκόσμιου ελέγχου LVCMOS/LVTTL, όπως Module Present, Reset, Interrupt και Low Power Mode.Διατίθεται μια σειριακή διεπαφή 2 καλωδίων για την αποστολή και λήψη πιο πολύπλοκων σημάτων ελέγχου και για την απόκτηση ψηφιακών διαγνωστικών πληροφοριώνΤα ατομικά κανάλια μπορούν να διευκρινίζονται και τα μη χρησιμοποιούμενα κανάλια να κλείνουν για τη μέγιστη ευελιξία σχεδιασμού.
Ο QSFP-40G-ER4 έχει σχεδιαστεί με συντελεστή μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διαγνωστική διεπαφή σύμφωνα με τη συμφωνία QSFP Multi-Source Agreement (MSA).Έχει σχεδιαστεί για να ανταποκρίνεται στις πιο σκληρές εξωτερικές συνθήκες λειτουργίας, συμπεριλαμβανομένης της θερμοκρασίας.Η ενότητα προσφέρει πολύ υψηλή λειτουργικότητα και ολοκλήρωση χαρακτηριστικών, προσβάσιμη μέσω δύο καλωδίων σειριακής διεπαφής.
Βασικά χαρακτηριστικά
|
Σχεδιασμός MUX/DEMUX 4 λωρίδων CWDM |
|
Μέχρι 11,2Gbps εύρος ζώνης ανά κανάλι |
|
Συνολικό εύρος ζώνης > 40Gbps |
|
Διπλής σύνδεσμος LC |
|
Συμμόρφωση με τα πρότυπα 40G Ethernet IEEE802.3ba και 40GBASE-ER4 |
|
Συμμόρφωση με την MSA QSFP |
|
Μεταφορά έως 40 χλμ. |
|
Συμμόρφωση με τις τιμές δεδομένων Infiniband QDR/DDR |
|
Λειτουργία ενιαίας τροφοδοσίας +3,3V |
|
Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες |
|
Περιοχή θερμοκρασίας 0°C έως 70°C |
|
Συμμόρφωση με το RoHS |
Εφαρμογή
|
Από ράφι σε ράφι |
|
Κέντρα δεδομένων Διακόπτες και δρομολογητές |
|
Δίκτυα μετρό |
|
Επικοινωνίες και δρομολογητές |
|
40G BASE-ER4 συνδέσεις Ethernet |
Οπτικές παραμέτρους ((T)ΟΠ= 0 έως 70°C, VCC= 3.13Στα τρία.47Βόλτ)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Δικαστής. |
| Μεταδότης | ||||||
|
Διάθεση μήκους κύματος |
Επενδύσεις | 1264.5 | 1271 | 1277.5 | nm | |
| Α1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| Α3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | - | - | dB | |
| Συνολική μέση ισχύς εκτόξευσης | ΠΕ | - | - | +10.5 | dBm | |
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | - Δύο.7 | - | +4.5 | dBm | ||
| Διαφορά ισχύος εκτόξευσης μεταξύ οποιωνδήποτε δύο λωρίδων (OMA) | - | - | 4.7 | dB | ||
| Οπτικό εύρος διαμόρφωσης, κάθε λωρίδα | ΟΜΑ | 0.3 | +5 | dBm | ||
| Δύναμη εκτόξευσης σε OMA μείον το TDP (Transmitter and Dispersion Penalty), ανά λωρίδα | -Ούτε ένα.5 | - | dBm | |||
| TDP, κάθε Λεωφόρο | TDP | 2.6 | dB | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | - | - | dB | |
| Ορισμός μάσκας οφθαλμού μεταδότη {X1, X2, X3, Y1, Y2, Y3} | - Δεν ξέρω.250, 0.40, 0.450, 0.250, 0.28, 0, 4} | |||||
| Ανεκτικότητα απώλειας οπτικής επιστροφής | - | - | 20 | dB | ||
| Μέση ισχύς εκτόξευσης εκτός πορείας | Πουφ! | - 30 | dBm | |||
| Σχετική ένταση θορύβου | Ριν | -128 | dB/HZ | 1 | ||
| Αποδέκτης | ||||||
| Οριακό όριο ζημίας | ΔΕΔ | 3.8 | dBm | 1 | ||
| Μέση ισχύς στην είσοδο του δέκτη, ανά λωρίδα | R | - 21.2 | - Τέσσερα.5 | dBm | ||
| Δύναμη δέκτη (OMA), ανά λωρίδα | -1 | dB | ||||
| Ακριβότητα RSSI | -2 | 2 | dB | |||
| Αντανάκλαση του δέκτη | Rrx | - 26 | dB | |||
| Δύναμη δέκτη (OMA), ανά λωρίδα | - | - | 3.5 | dBm | ||
| Ευαισθησία δέκτη υπό πίεση σε OMA, κάθε λωρίδα | - | - | -16.8 | dBm | ||
| Ευαισθησία δέκτη (ΟΜΑ), κάθε λωρίδα | Σεν | - | - | -19 | dBm | |
| Διαφορά ισχύος λήψης μεταξύ τυχόν δύο λωρίδων (OMA) | 7.0 | dB | ||||
| Λαμβάνουμε ηλεκτρική 3 dB ανώτερη συχνότητα διακοπής, κάθε λωρίδα | 12.3 | GHz | ||||
| Δαπάνες | ΔΕΣD | -20 | dBm | |||
| Δικαιολογημένη ζημία | ΔΕΣΑ | - 35 | dBm | |||
| Υστερέση LOS | ΔΕΣH | 0.5 | dB | |||
Πληροφορίες παραγγελίας:
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 150m MPO/MTP σύνδεσμος, πολλαπλής λειτουργίας, 850nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 10km Duplex LC Connector, μεμονωμένη λειτουργία,1270-1330nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 40km Duplex LC Connector, μεμονωμένη λειτουργία,1270-1330nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 2km PSM4 MPO Connector, μεμονωμένη λειτουργία,1310nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 10km PSM4 MPO Connector, μεμονωμένη λειτουργία,1310nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 150m Duplex LC Connector, πολλαπλής λειτουργίας ((OM3),1270-1330nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40Gb/s 2km Duplex LC Connector, μεμονωμένη λειτουργία,1270-1330nm |
Εμφάνιση προϊόντων
Συσκευή και αποστολή
|
|
