| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 4pcs/plastic πιάτο, |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 ημέρες εργασίας |
| μέθοδος πληρωμής: | L/C, T/T, , πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 10.000 PC το μήνα |
(QSFP28-100G-LR4)

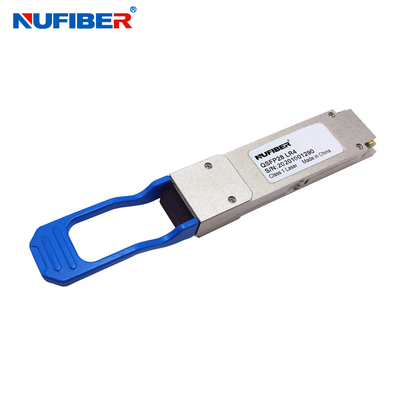

QSFP28-100G-LR4 100Gb/s QSFP28 10KM 1310nm LC οπτικός δέκτης συμβατός Cisco Huawei
Ζεστό, διπλής σύνδεση LC, μονότροπος
1270 nm, 1290 nm, 1310 nm και 1330 nm
Το QSFP28-100G-LR4 είναι μια μονάδα δέκτη που έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 10 km. Ο σχεδιασμός είναι σύμφωνος με το 100GbASE-LR4 του προτύπου IEEE 802.3-2012 Clause 88.3bm CAUI-4 chip-to-module ηλεκτρικό πρότυπο ITU-T G.959.1-2012-02. Η μονάδα μετατρέπει 4 καναλιά εισόδου (ch) 25,78 Gbps σε 27,95 Gbps ηλεκτρικά δεδομένα σε οπτικά σήματα 4 λωρίδων,και τις πολλαπλασιάζει σε ένα ενιαίο κανάλι για οπτική μετάδοση 100Gb/sΑντίθετα, από την πλευρά του δέκτη, η μονάδα οπτικά απο-πολλαπλασιάζει μια είσοδο 100Gb / s σε σήματα 4 λωρίδων και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 λωρίδων.
Τα κεντρικά μήκη κύματος των 4 λωρίδων είναι 1270 nm, 1290 nm, 1310 nm και 1330 nm. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν 38-pin συνδετήρα για την ηλεκτρική διεπαφή.Για την ελαχιστοποίηση της οπτικής διασποράς στο σύστημα μεγάλων αποστάσεων, πρέπει να χρησιμοποιείται η μονοδιαχείριση ινών (SMF) σε αυτή τη μονάδα.
Χαρακτηριστικά
Εφαρμογές
Οπτικές παραμέτρους
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημείωση | |
| Ποσοστό δεδομένων ανά κανάλι | - | 25.78125 | Gbit/s | ||||
| Κατανάλωση ενέργειας | - | 2.5 | 3.5 | W | |||
| Τρόπος τροφοδοσίας | Επικοινωνία | 0.75 | 1.0 | Α | |||
| Ελέγχου I/O υψηλής τάσης | ΧΙΒ | 2.0 | Vcc | V | |||
| Ελέγχος Ε/Ε χαμηλής τάσης | VIL | 0 | 0.7 | V | |||
| Διακλαδική κλίση | TSK | 150 | Στ. | ||||
| Διάρκεια επαναπροσδιορισμού | 10 | Εμείς. | |||||
| RESETL Χρόνος κατάργησης της αξίωσης | 100 | ms | |||||
| Δύναμη στο Χρόνο | 100 | ms | |||||
| Μεταδότης | |||||||
| Ανεπάρκεια στην τάση εξόδου μεμονωμένης ακμής | 0.3 | 4 | V | 1 | |||
| Συνήθης λειτουργίας Αντιστοιχία τάσης | 15 | mV | |||||
| Διαφορά τάσης εισόδου μετάδοσης | VI | 120 | 1200 | mV | |||
| Διαστολή διαφοράς εισόδου | Δελτίο ΕΚ | 80 | 100 | 120 | |||
| Εξαρτημένος από δεδομένα Jitter εισόδου | DDJ | 0.1 | ΠΕ | ||||
| Συνολική εισροή δεδομένων Jitter | TJ | 0.28 | ΠΕ | ||||
| Αποδέκτης | |||||||
| Ανεπάρκεια στην τάση εξόδου μεμονωμένης ακμής | 0.3 | 4 | V | ||||
| Rx Διαφορά τάσης εξόδου | Βό | 600 | 800 | mV | |||
| Rx Έξοδος Ανάληψη και πτώση τάσης | Tr/Tf | 35 | σπ | 1 | |||
| Συνολικός Jitter | TJ | 0.7 | ΠΕ | ||||
| Αποφασιστικός Τζίτερ | Ντι Τζέι | 0.42 | ΠΕ | ||||
Πληροφορίες παραγγελίας
| 100G QSFP28 | ||||||
| Επικαιρότητα: | 103.1 Gbp | 850nm | Χρηματοοικονομικό Ταμείο | ΔΕΠ/ΔΕΠ | 100 μέτρα | VCSEL 850nm |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 103.1 Gbp | 1310nm | ΜΜΦ | Δυοδύναμο LC | 10 χιλιόμετρα | DML 1310nm |
| Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2014. | 103.1Gbps | 1310nm | ΜΜΦ | Δυοπλέκτης LC | 25-40 χλμ. | 4x EML |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 103.1 Gbp | 1310nm | ΜΜΦ | ΔΕΠ/ΔΕΠ | 500 μέτρα | 4x DFB |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 103.1 Gbp | 1310nm | ΜΜΦ | ΔΕΠ/ΔΕΠ | 2 χιλιόμετρα | 4x DFB |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 103.1 Gbp | CWDM | ΜΜΦ | Δυοδύναμο LC | 2 χιλιόμετρα | DML CWDM |
| 1271~1331nm | ||||||
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 103.1 Gbp | CWDM | ΜΜΦ | Δυοδύναμο LC | 10 χιλιόμετρα | DML CWDM |
| 1271~1331nm | ||||||

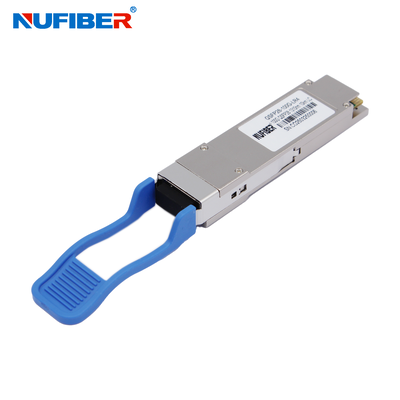

Εμφάνιση προϊόντων
Εφαρμογές:
Έκθεση εργοστασίου
Συσκευή και αποστολή
Video
Video
Video
|
|
