| Τροποποιημένο: | 1 ζευγάρι |
| τυποποιημένη συσκευασία: | 10 ζευγάρια/κουτί τυποποιημένη συσκευασία εξαγωγής |
| Προθεσμία παράδοσης: | 1-3 ημέρες |
| μέθοδος πληρωμής: | Western Union, T/T |
| Ικανότητα εφοδιασμού: | 5000 ζευγάρια το μήνα |
Μετατροπέας οπτικοακουστικών ινών 8BNC Μεταδότης και δέκτη οπτικοακουστικών ινών για CCTV NF-8V-T/R-F20
Περιγραφή
Το NuFiber® Fiber Optic Video Transceiver NF-8V1D-T/R παρέχει την ψηφιακή μετάδοση 8 καναλιών σύνθετου βίντεο και 1 επιστροφή rs485 δεδομένων, χωρίς ήχο,Είναι επίσης σχεδιασμένο για εφαρμογές που απαιτούν έλεγχο PTZ κάμερες.
Μονό-Μόδος ή Πολυ-Μόδος, το NF-8V1D-T/R μπορεί να υποστηρίξει FC/PC ή ST/PC Οπτική σύνδεση, μπορεί να χρησιμοποιηθεί στο σύστημα Daisy-Chain (Χρειάζεται προσαρμογή).Το εύρος απόστασης μετάδοσης σύμφωνα με το οπτικό προϋπολογισμόΤο πρότυπο του κατασκευαστή είναι: 20 χιλιόμετρα μονής λειτουργίας ή 1 χιλιόμετρο πολλαπλής λειτουργίας.
Βασικά χαρακτηριστικά
• Υποστήριξη της σύνδεσης σημείο προς σημείο ή Daisy-Chain
• Μη συμπιεσμένο ψηφιακό σύνθετο βίντεο σε μία ίνα
• Συμβατό με όλα τα συστήματα PAL, NTSC, SECAM
• Υποστήριξη πολλαπλών τύπων ινών για αποστάσεις έως 1,2 χλμ.
• Υποστήριξη ενιαίας λειτουργίας ινών για αποστάσεις έως και 100 χλμ.
• Η κατάσταση LED παρέχει γρήγορη ένδειξη των παραμέτρων λειτουργίας
• Χωρίς EMI ή RFI και χωρίς γήινο κύκλο
• Να στέκεται μόνος του ή να τοποθετείται σε ράφι
• Παραγωγή σύμφωνα με τις προδιαγραφές του πελάτη,παροχή OEM
Προδιαγραφές
| • Βίντεο | |
| Αντίσταση εισόδου/εξόδου βίντεο | BNC 75 Ω |
| Αριθμός καναλιών | 8 κανάλια βίντεο |
| Εισαγωγή βίντεο | 1 volt pk-pk (75 Ω) |
| Διάφραση ζώνης | 5 Hz - 8 MHz |
| Ανάλυση bit | Ψηφιακή μετάδοση 8 bit |
| Διαφορετικό κέρδος | < 1,5% |
| Διαφορετική φάση | < 1,5 ° |
| Κλίση | < 5% |
| Σύνδεσμος σήματος προς θόρυβο (SNR) | > 67 dB |
| • Δεδομένα | |
| Φόρμα δεδομένων | RS485 |
| Ποσοστό σφάλματος | 10Ε-9 |
| • Συνδέσεις | |
| Οπτική | FC (ST, SC Προαιρετικά) |
| Βίντεο | BNC |
| • Ηλεκτρική και Μηχανική | |
| Απαιτήσεις ισχύος εισόδου | DC5V @ 2A |
| Διορθωτής ρεύματος | Ηλεκτρονικό ρεύμα 100V ~ 240V |
| Απομονωμένες διαστάσεις | 210*135*25 mm |
| Κάρτα για διαστάσεις ράφης 4U | 198*140*50 mm |
| • Περιβαλλοντική | |
| Θερμοκρασία λειτουργίας | 0°C ~ +50°C |
| Θέρμανση αποθήκευσης | -20°C ~ +70°C |
| Σχετική υγρασία | 0% ~ 95% (μη συμπυκνωτικό) |
| ΜΤΠΔ | >100.000 ώρες |

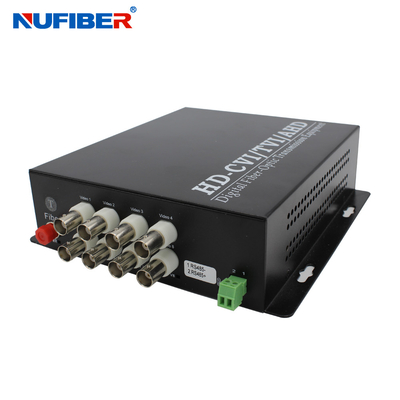

Εμφάνιση προϊόντων
Διάγραμμα σύνδεσης
Συσκευή και αποστολή
|
|
