| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | το καλώδιο 1 κομματιού συσκευάζεται σε 1 κιβώτιο, |
| Προθεσμία παράδοσης: | 2~3 ημέρες |
| μέθοδος πληρωμής: | T/T, Western Union, L/C |
| Ικανότητα εφοδιασμού: | 100.000 υπολογιστές το μήνα |
Καλώδιο Χαλκού Άμεσης Σύνδεσης SFP+ 10Gb/s DAC 1-15M Προσαρμοσμένο
Περιγραφή
Το καλώδιο άμεσης σύνδεσης (DAC) SFP+ υψηλής ταχύτητας της Nufiber παρέχει υψηλή απόδοση σε εφαρμογές δικτύου Ethernet 10 Gigabit (10GbE), χρησιμοποιώντας έναν βελτιωμένο σύνδεσμο SFP+ για την αποστολή δεδομένων 10Gbps μέσω ενός ζεύγους πομπών και δεκτών μέσω ενός λεπτού καλωδίου twinax. Συμμορφώνονται με τα ηλεκτρικά πρότυπα SFF-8431, SFF-8083 και το μηχανικό πρότυπο SFF-8432, το πρότυπο EEPROM SFF-8472.
Βασικά Χαρακτηριστικά
Εφαρμογή
Τεχνική Παράμετρος
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπικό | Μέγ. | Μονάδα |
| Θερμοκρασία περιβλήματος λειτουργίας | Τυπικό Tc | 0 | 25 | 70 | °C |
| Θερμοκρασία αποθήκευσης | Ts | -40 | 85 | °C | |
| Τάση τροφοδοσίας | Vcc | 3.13 | 3.3 | 3.47 | V |
| Απαγωγή ισχύος | PD | 0.5 | W | ||
| Σχετική υγρασία | RH | 5 | 95 | % | |
| Ρυθμός δεδομένων | 10.5 | Gbps |
| Τύπος δοκιμής | Στοιχείο δοκιμής | Στόχος | Αναφορά |
| Ηλεκτρικά Χαρακτηριστικά | Διαφορικός τρόπος RL(SDDII) | 0.01 Μονάδες μέτρησης: dB | SFF 8431 |
| Απώλεια επιστροφής κοινού τρόπου (SCCII) | 0.01 Μονάδες μέτρησης: dB | SFF 8431 | |
| NEXT | <-26dB από 1MHz έως 11GHz | / | |
| Αντίσταση συναρμολόγησης καλωδίου | 100+/ -100hm Χρόνος ανόδου 30 ps (20 %- 80 %) | (20%~80 %) | |
| Απόκλιση απώλειας εισαγωγής | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Περιβαλλοντικά Χαρακτηριστικά | Θερμοκρασία λειτουργίας | -40~85°C | Εύρος θερμοκρασίας λειτουργίας καλωδίου |
| Θερμικό σοκ | Η ηλεκτρική απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-32D. Μέθοδος Α. TC-1. -55 10 85C,100 κύκλοι, 15 λεπτά, παραμονές | |
| Κυκλική θερμοκρασία & υγρασία | Η ηλεκτρική απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-31 Μέθοδος III, Δοκιμή Cond A | |
| Ψεκασμός αλατιού | 48 ώρες ψεκασμού αλατιού μετά το κέλυφος διαβρωτική περιοχή μικρότερη από 5% | EIA-364-26 | |
| Διάρκεια ζωής θερμοκρασίας | Η απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-17B w/ RH, Damp θερμότητα 85C στους 85% RH για 500 ώρες | |
| Μηχανικά Χαρακτηριστικά | Μηχανική δόνηση | Η απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-28E.11 TC-VII, Δοκιμή Cond. D 15 λεπτά στον άξονα X,Y,Z. |
| Διατήρηση βύσματος καλωδίου στο κλουβί | 90N Ελάχ. | Χωρίς λειτουργική ζημιά στο βύσμα καλωδίου κάτω από 90N. Σύμφωνα με SFF-8432 Rev 5.0 EIA-455-6B | |
| Διατήρηση καλωδίου στο βύσμα | 90N Ελάχ. | Σύσφιξη και κλονισμός ανά EIA-364-27B, TC-G, 3 φορές σε 6 κατευθύνσεις, 100g, 6ms | |
| Μηχανικό σοκ | Η απόδοση πληροί την απαίτηση προδιαγραφών | SFF-8432 Rev 5.0 | |
| Εισαγωγή βύσματος καλωδίου | 18N(Μέγ.) | SFF-8432 Rev 5.0 | |
| Εξαγωγή βύσματος καλωδίου | 12.5N(Μέγ.) | EIA-364-09; εκτελέστε κύκλους βύσματος και ρυθμό ζευγαρώματος υποδοχής: | |
| Ανθεκτικότητα | 50 φορές. Δεν υπάρχουν ενδείξεις φυσικής ζημιάς | 250 φορές/ώρα |
Πληροφορίες παραγγελίας
| Αριθμός εξαρτήματος | Ρυθμός δεδομένων | Μήκος καλωδίου | Διαμέτρημα καλωδίου | Σύνδεσμος | Εύρος θερμοκρασίας |
| 10G-DAC-3M | Έως 10,5 Gbps | 3m | 30AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-5M | Έως 10,5 Gbps | 5m | 24AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-7M | Έως 10,5 Gbps | 7m | 24AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-9M | Έως 10,5 Gbps | 9m | 24AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-10M | Έως 10,5 Gbps | 10m | 24AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-12M | Έως 10,5 Gbps | 12m | 24AWG | Ενεργός χαλκός | 0-70℃ |
| 10G-DAC-15M | Έως 10,5 Gbps | 15m | 24AWG | Ενεργός χαλκός | 0-70℃ |

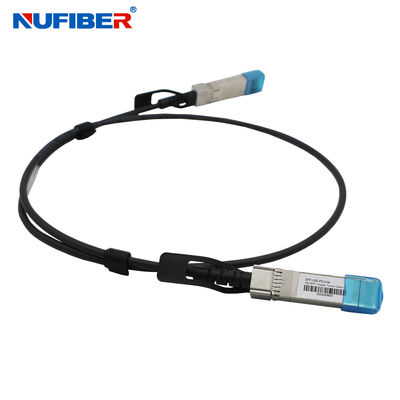

Εμφάνιση προϊόντος
Συσκευασία και αποστολή
Καλώς ήρθατε να μας στείλετε ερώτηση! 7/24 ώρες online!
|
|
