| Τροποποιημένο: | 1 ζευγάρι |
| τιμή: | USD 20~25 pair |
| τυποποιημένη συσκευασία: | 10pcs/plastic τσάντα, 500pcs/carton, μέγεθος χαρτοκιβωτίων: 455*328*280mm |
| Προθεσμία παράδοσης: | 1-3 ημέρες εργασίας |
| μέθοδος πληρωμής: | L/C, T/T, Western Union |
| Ικανότητα εφοδιασμού: | 100.000 PC το μήνα |

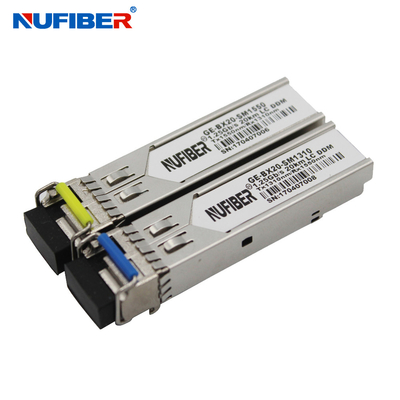

Οι δέκτες εκπομπής NuFiber GE-BX20-SM1310 είναι μια υψηλής απόδοσης, οικονομικά αποδοτική μονάδα που διαθέτει μια ενιαία οπτική διεπαφή LC.Είναι συμβατές με τη Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) και οι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω της 2-σύρματης σειριακής λεωφορείας που καθορίζεται στην SFF-8472.Το τμήμα δέκτη χρησιμοποιεί έναν δέκτη PIN και ο πομπός χρησιμοποιεί ένα λέιζερ 1310 nm FP, μέχρι 14dB link budge εξασφαλίζουν αυτή τη μονάδα 1000Base-LX Ethernet 20km εφαρμογή.
Χαρακτηριστικά
Εφαρμογές
Οπτικές παραμέτρους ((T)ΟΠ=-40να85°C, VCC = 3.135Στα τρία.465Βόλτ)
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τυπικό | Μαξ. | Μονάδα | Σημείωση |
| Τμήμα πομπός: | ||||||
| Κέντρο μήκους κύματος | λγ | 1270 | 1310 | 1600 | nm | |
| Φασματικό πλάτος (RMS) | σΔΕΔ | 4 | nm | |||
| Οπτική ισχύς εξόδου | ΠΈξω | -9 | -3 | dBm | 1 | |
| Ποσοστό εξαφάνισης | Επείγοντα | 9 | dB | |||
| Οπτικός χρόνος άνοδος/άπτωσης | tr/ tf | 260 | σπ | 2 | ||
| Σχετική ένταση θορύβου | Επενδύσεις | -120 | dB/Hz | |||
| Συνολική συνεισφορά Jitter | TX Δ TJ | 0.284 | ΠΕ | 3 | ||
| Μάσκα ματιών για οπτική έξοδο | Συμμόρφωση με την IEEE802.3 z (κατηγορία 1 ασφάλειας λέιζερ) | |||||
| Τμήμα παραλήπτη: | ||||||
| Όπτικο μήκος κύματος εισόδου | λγ | 1530 | 1550 | 1570 | nm | |
| Υπερφόρτωση του δέκτη | ΠΟλ | -3 | dBm | 4 | ||
| Ευαισθησία RX | Σεν | - 24 | dBm | 4 | ||
| Δήλωση RX_LOS | ΔΕΣΑ | -40 | dBm | |||
| RX_LOS Απαλλαγή από την αξίωση | ΔΕΣD | -25 | dBm | |||
| Υστερέση RX_LOS | ΔΕΣH | 0.5 | dB | |||
| Γενικές προδιαγραφές: | ||||||
| Ποσοστό δεδομένων | BR | 1.25 | Gb/s | |||
| Ποσοστό σφάλματος | ΒΑ | 10-12 | ||||
| Μαξ. Υποστηριζόμενο μήκος σύνδεσης σε 9/125μm SMF@1.25Gb/s | ΑΕπικαιροποίηση | 20 | χλμ | |||
| Συνολικός προϋπολογισμός συστήματος | ΛΒ | 14 | dB | |||
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| GE-SX-MM850 | 1.25G MM Διπλή ίνα 850nm SX DDM LC 0,5km |
| GE-SX-MM1310 | 1.25G MM Διπλή ίνα 1310nm SX DDM LC 2km |
| GE-LX20-SM1310 | 1.25G SM Διπλή ίνα 1310nm LX DDM LC 20km |
| ΓΕ-EX40-SM1310 | 1.25G SM Διπλή ίνα 1310 DFB DDM LC 40km |
| GE-ZX80-SM1550 | 1.25G SM Δύο ίνες 1550 DFB DDM LC 80km |
| ΓΕ-ZX120-SM1550 | 1.25G SM Διπλή ίνα 1550 DFB DDM LC 120km |
| ΓΕ-ΒX03-SM1310S | 1.25G 1310nmTx/1550nmRx BIDI SMF SC 3KM |
| ΓΕ-ΒX03-SM1550S | 1.25G 1550nmTx/1310nmRx BIDI SMF SC 3KM |
| GE-BX20-SM1310 | 1.25G 1310nmTx/1550nmRx BIDI SMF LC 20KM |
| ΓΕ-ΒX20-SM1550 | 1.25G 1550nmTx/1310nmRx BIDI SMF LC 20KM |
| GE-BX40-SM1310 | 1.25G 1310nmTx/1550nmRx BIDI SMF LC 40KM |
| GE-BX40-SM1550 | 1.25G 1550nmTx/1310nmRx BIDI SMF LC 40KM |
| GE-BX60-SM1310 | 1.25G 1310nmTx/1550nmRx BIDI SMF LC 60KM |
| ΓΕ-ΒX60-SM1550 | 1.25G 1550nmTx/1310nmRx BIDI SMF LC 60KM |
| GE-BX80-SM1310 | 1.25G 1490nmTx/1550nmRx BIDI SMF 80KM |
| GE-BX80-SM1550 | 1.25G 1550nmTx/1490nmRx BIDI SMF 80KM |
| ΓΕ-ΒX120-SM1490 | 1.25G 1490nmTx/1550nmRx BIDI SMF LC 120KM |
| ΓΕ-ΒX120-SM1550 | 1.25G 1550nmTx/1490nmRx BIDI SMF LC 120KM |
Έκθεση προϊόντων
Έκθεση εργοστασίου
|
|
