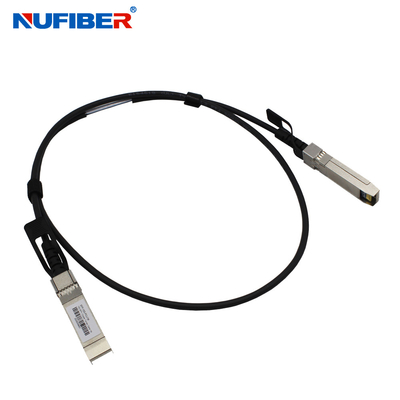

Συμβατό με Cisco 10g SFP+ Καλώδιο Twinax Χάλκινο DAC Παθητική άμεση σύνδεση
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | NuFiber |
Πιστοποίηση: | CE, RoHS |
Αριθμό μοντέλου: | SFP-10g-CUXM |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Συσκευασία λεπτομέρειες: | το καλώδιο 1 κομματιού συσκευάζεται σε 1 κιβώτιο, |
Χρόνος παράδοσης: | 2~3 ημέρες |
Όροι πληρωμής: | T/T, Western Union, L/C |
Δυνατότητα προσφοράς: | 100.000 PC το μήνα |
Λεπτομερής ενημέρωση |
|||
Ποσοστό στοιχείων: | 10Gb/s | Τύπος συνδετήρων: | SFP+ σε SFP+ |
---|---|---|---|
Μήκος: | 1m/3m/5m/7m/10m/15m | Υλικό: | Χάλκινο καλώδιο |
Εφαρμογή: | Δίκτυο FTTH FTTB FTTX | AWG καλωδίων: | AWG 30 ως προεπιλογή |
Παροχή ηλεκτρικού ρεύματος: | 3.3V | Temp εργασίας.: | 0~70℃ |
Κατασκευαστής: | ναι | Εξουσιοδότηση: | 3 έτη |
Υψηλό φως: | Καλώδιο Twinax χαλκού 2m,Καλώδιο απευθείας σύνδεσης Copper Twinax,Καλώδιο απευθείας σύνδεσης Twinax |
Περιγραφή προϊόντων
Καλώδιο DAC από χαλκό 1-15M Προσαρμοσμένο καλώδιο υψηλής ταχύτητας 10Gb/s SFP+
Περιγραφή
Το υψηλής ταχύτητας SFP+ Direct Attach Cable (DAC) της Nufiber παρέχει υψηλή απόδοση σε εφαρμογές δικτύου 10 Gigabit Ethernet (10 GbE), χρησιμοποιώντας μια βελτιωμένη υποδοχή SFP+ για αποστολή δεδομένων 10 Gbps μέσω ενός ζευγαρωμένου πομπού και δεκτών μέσω ενός λεπτού καλωδίου twinax.Είναι συμβατά με τα ηλεκτρικά πρότυπα SFF-8431, SFF-8083 και το μηχανικό πρότυπο SFF-8432, το πρότυπο EEPROM SFF-8472.
Βασικά χαρακτηριστικά
- Υποστήριξη για ταχύτητες δεδομένων πολλαπλών gigabit έως και 10,5 Gbps
- Ρυθμοί δεδομένων προς τα πίσω συμβατοί με 1Gbps
- Αποτύπωμα SFP 20PIN με δυνατότητα Hot-pluggable
- Σύνδεσμος I/O σχεδιασμένος για εφαρμογές διαφορικού σήματος υψηλής ταχύτητας
- Συμβατό με Βελτιωμένο Pluggable Form Factor (IPF) για βελτιωμένη απόδοση EMI/EMC
- Συμβατό με βιομηχανικά πρότυπα κλωβούς SFP +διακόπτες
- Η υπογραφή EEPROM μπορεί να προσαρμοστεί.
- Χαμηλή κατανάλωση ενέργειας < 0,5W
- Εύρος θερμοκρασίας: 0~ 70 °C
- Συμβατό με RoHS-6
Εφαρμογή
- 10G Ethernet
- InfiniBand, Fiber Channel 4G/8G/10G
- Υποστήριξη πολλαπλών πλατφορμών Sonet
- Υπολογιστικά συμπλέγματα υψηλής απόδοσης
- Διακομιστές High End
- Μετρό Διακόπτης Δικτύου/Σύνδεση
Τεχνική Παράμετρος
Παράμετρος | Σύμβολο | Ελάχ | Τυπικός | Μέγιστη | Μονάδα |
Θερμοκρασία θήκης λειτουργίας | Standard Tc | 0 | 25 | 70 | °C |
Θερμοκρασία αποθήκευσης | Τσ | -40 | 85 | °C | |
Τάση τροφοδοσίας | Vcc | 3.13 | 3.3 | 3.47 | V |
Διαρροή Ισχύος | Π.Δ | 0,5 | W | ||
Σχετική υγρασία | RH | 5 | 95 | % | |
Ρυθμός δεδομένων | 10.5 | Gbps |
Τύπος δοκιμής | Αντικείμενο εξέτασης | Στόχος | Αναφορά |
Ηλεκτρικός Χαρακτηριστικά |
Διαφορική λειτουργία RL (SDDII) | 0,01<f<4,1 ;< -12+2*SQRT(f ) 4. 1<στ<11.1 ;<-6,3+13*log10(f/5,5) Όπου το f είναι σε GHz Μονάδες μετρήσεων: dB |
SFF 8431 |
Απώλεια επιστροφής κοινής λειτουργίας (SCCII) |
0,01<f<2,5 ;<-7+1,6(στ) 2,5<f<11,1 ;<-3 Όπου το f είναι σε GHz Μονάδες μετρήσεων: dB |
SFF 8431 | |
ΕΠΟΜΕΝΟ | <-26dB από 1MHz έως 11GHz | / | |
Αντίσταση συναρμολόγησης καλωδίων | 100+/ -100 χμ Χρόνος ανόδου 30 ps (20 - 80 %) |
(20%~80 %) | |
Απόκλιση απώλειας εισαγωγής | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
Περιβαλλοντική Χαρακτηριστικά |
Θερμοκρασία λειτουργίας | -40~85°C | Θερμ. εμβέλειας λειτουργίας καλωδίου |
Θερμικό Σοκ | Ηλεκτρική απόδοση πληρούν τις απαίτηση προδιαγραφών |
EIA-364-32D.Μέθοδος Α. TC-1.-55 10 85C,100 κύκλοι, 15 λεπτά, μένει |
|
Κυκλική Θερμ.& Υγρασία | Ηλεκτρική απόδοση πληρούν τις απαίτηση προδιαγραφών |
EIA-364-31 Μέθοδος III, Δοκιμή Κατάσταση Α |
|
Σπρεϊ αλατιού | 48 ώρες ψεκασμός με αλάτι μετά το κέλυφος διαβρωτική περιοχή λιγότερο από 5% |
EIA-364-26 | |
Ζωή θερμοκρασίας | Η απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-17B με RH, Υγρό θερμαίνουμε στους 85C σε 85% Σ.Υ. για 500 ώρες |
|
Μηχανικός Χαρακτηριστικά |
MechanicaI Δόνηση | Η απόδοση πληροί την απαίτηση προδιαγραφών | EIA-364-28E.11 TC-VII, Test Cond.D 15 λεπτά στον άξονα X,Y,Z. |
Συγκράτηση βύσματος καλωδίου στο κλουβί | 90Ν Ελάχ. | Καμία λειτουργική βλάβη στο βύσμα του καλωδίου κάτω από 90N.Σύμφωνα με SFF-8432 Rev 5.0 EIA-455-6B | |
Συγκράτηση καλωδίου στο βύσμα | 90Ν Ελάχ. | Σφιγκτήρας και σοκ ανά EIA-364-27B, TC-G, 3 φορές σε 6 κατευθύνσεις, 100 g, 6 ms | |
Μηχανικό Σοκ | Η απόδοση πληροί την απαίτηση προδιαγραφών | SFF-8432 Αναθ. 5.0 | |
Τοποθέτηση βύσματος καλωδίου | 18 Β (Μέγ.) | SFF-8432 Αναθ. 5.0 | |
Εξαγωγή βύσματος καλωδίου | 12,5 N (Μέγ.) | EIA-364-09;εκτελέστε τους κύκλους βύσματος Ρυθμός βύσματος και υποδοχής: | |
Αντοχή | 50 Ώρα.Δεν υπάρχουν στοιχεία σωματικής βλάβης | 250 φορές/ώρα |
Πληροφορίες Παραγγελίας
Αριθμός ανταλλακτικού | Ρυθμός δεδομένων | Μήκος καλωδίου | Μετρητής σύρματος | Συνδετήρας | Θερμ.Εύρος |
10G-DAC-3M | Έως 10,5 Gbps | 3μ | 30AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-5M | Έως 10,5 Gbps | 5μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-7M | Έως 10,5 Gbps | 7μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-9M | Έως 10,5 Gbps | 9μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-10M | Έως 10,5 Gbps | 10μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-12M | Έως 10,5 Gbps | 12μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
10G-DAC-15M | Έως 10,5 Gbps | 15μ | 24AWG | Ενεργός Χαλκός | 0-70℃ |
Έκθεση Προϊόντος
Συσκευασία και αποστολή
