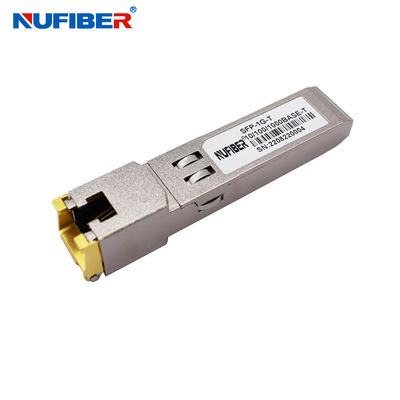

Ενότητα 10/100/1000M πομποδέκτης 100m glc-τ Gigabit RJ45 Ethernet χαλκού UTP
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | NUFIBER |
| Πιστοποίηση: | CE FCC Rohs |
| Αριθμό μοντέλου: | SFP-Γερμανία-τ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Συσκευασία λεπτομέρειες: | 10pcs/plastic τσάντα, 500pcs/carton |
| Χρόνος παράδοσης: | Μέσα σε 1-3 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Δυνατότητα προσφοράς: | 10.000 τμχ το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ποσοστό στοιχείων: | 1,25 Gb/s | Απόσταση: | 100m |
|---|---|---|---|
| Συνδετήρας: | RJ45 | DDM: | Υποστήριξη |
| Παροχή ηλεκτρικού ρεύματος: | 3.3V | Θερμοκρασία εργασίας: | 0~70℃ |
| Συμβατότητα: | Cisco, HP, Huawei, Finisar… | Κατασκευαστής: | Ναι |
| Υψηλό φως: | 1.25Gb/s πομποδέκτης χαλκού UTP,Πομποδέκτης 100m χαλκού UTP,Rj45 πομποδέκτης χαλκού UTP |
||
Περιγραφή προϊόντων
Ενότητα 10/100/1000M πομποδέκτης 100m glc-τ Gigabit RJ45 Ethernet χαλκού UTP
Περιγραφή
Glc-T10/100/1000 ο πομποδέκτης χαλκού SFP είναι υψηλή επίδοση, οικονομικώς αποδοτική ενότητα υποχωρητική με τα πρότυπα Ethernet και 10/100/1000base-τ Gigabit όπως διευκρινίζεται IEEE 802. 3-2002 και IEEE 802.3ab, ποιο ενισχυτικό ποσοστό στοιχείων 10/100/1000Mbps μέχρι 100 μέτρα φθάνει πέρα από την unshielded κατηγορία 5 στρίβω-ζευγαριού στο καλώδιο. Το glc-T10/100/1000 υποστηρίζει το 10/100/1000 σύνολο Mbps - διπλά data-links με 5 σήματα διαμόρφωσης εύρους σφυγμού επιπέδων (PAM). Και τα τέσσερα ζευγάρια στο καλώδιο χρησιμοποιούνται με το ποσοστό συμβόλων σε 250Mbps σε κάθε ζευγάρι. Το glc-T10/100/1000 παρέχει τις τυποποιημένες τμηματικές πληροφορίες ταυτότητας υποχωρητικές με το SFP MSA, το οποίο μπορεί να προσεγγιστεί με τη διεύθυνση A0h μέσω του τμηματικού CMOS EEPROM πρωτοκόλλου 2 καλωδίων. Το φυσικό ολοκληρωμένο κύκλωμα μπορεί επίσης να προσεγγιστεί μέσω του τμηματικού λεωφορείου 2 καλωδίων στη διεύθυνση ACh.
Χαρακτηριστικά γνωρίσματα
- Μέχρι τα αμφίδρομα στοιχεία 1.25Gb/s - συνδέσεις
- Καυτός-pluggable ίχνος SFP
- Εκτεταμένη σειρά θερμοκρασίας περίπτωσης (- 40°C σε +85°C)
- Πλήρως μεταλλική περίφραξη για τη χαμηλή EMI
- Χαμηλής ισχύος διασκεδασμός
- Συμπαγής συνέλευση rj-45 συνδετήρων
- Λεπτομερείς πληροφορίες προϊόντων σε EEPROM
- +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
- Πρόσβαση στο φυσικό ολοκληρωμένο κύκλωμα στρώματος μέσω του τμηματικού λεωφορείου 2 καλωδίων
- 10/100/1000 λειτουργία βάση-τ στα συστήματα οικοδεσποτών με τη διεπαφή SGMII
- Υποχωρητικός με το SFP MSA
- Υποχωρητικός με IEEE τα πρότυπα 802.3TM-2002
- Υποχωρητικός με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
- Υποχωρητικά προϊόντα RoHS
Εφαρμογές
- 1.25 Gigabit Ethernet πέρα από τη γάτα 5 καλώδιο
- Διακόπτης/δρομολογητής που μεταστρέφουν/σύνδεση δρομολογητών
- Η υψηλή ταχύτητα I/O για το αρχείο χωρίζει
Οπτικές παράμετροι
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδες | Σημειώσεις/όροι |
| Ρεύμα ανεφοδιασμού | Είναι | 320 | 375 | μΑ | 1.2W ανώτατη ισχύς πάνω στη μεγάλη έκταση της τάσης και τη θερμοκρασία. Δείτε τη σημείωση προσοχής κατωτέρω | |
| Τάση εισαγωγής | Vcc | 3.13 | 3.3 | 3.47 | Β | Παραπεμφθείς GND |
| Ρεύμα κύματος | Isurge | 30 | μΑ | Καυτό βούλωμα επάνω από το ρεύμα σταθερού κράτους. Δείτε τη σημείωση προσοχής |
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδες | Σημειώσεις/όροι |
| Παραγωγή SFP ΧΑΜΗΛΉ | Ένταση | 0 | 0,5 | Β | 4.7k σε 10k σηκώστε στο host_Vcc. |
| Παραγωγή SFP ΥΨΗΛΉ | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | Β | 4.7k σε 10k σηκώστε στο host_Vcc. |
| Το SFP εισήγαγε ΧΑΜΗΛΌ | VIL | 0 | 0,8 | Β | 4.7k σε 10k σηκώστε σε Vcc. |
| SFP που εισάγεται ΥΨΗΛΌ | 2 | Vcc + 0,3 Β | Β | 4.7k σε 10k σηκώστε σε Vcc. |
| Μετάδοση γραμμή-SFP | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδες | Σημειώσεις/όροι |
| Συχνότητα γραμμών | ΛΦ | 125 | MHZ | 5-ισόπεδος κωδικοποίηση, ανά IEEE 802,3 | ||
| Σύνθετη αντίσταση παραγωγής Tx | Zout, TX | 100 | Ωμ | Διαφορικό | ||
| Σύνθετη αντίσταση εισαγωγής Rx | Zin, RX | 100 | Ωμ | Διαφορικό | ||
