| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 10pcs/plastic τσάντα, 500pcs/carton |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 ημέρες εργασίας |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 10.000 PC το μήνα |

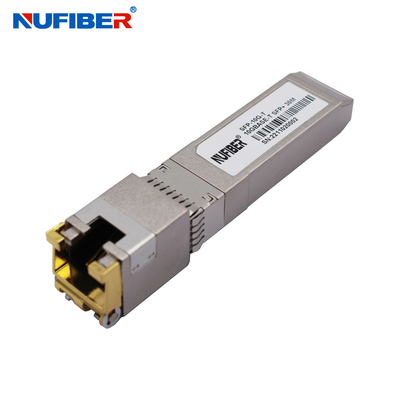

OEM 10G Copper RJ45 Module 30m συμβατό με Cisco Brands Switches
Οι δέκτες SFP+-10GBASE-T Copper Small Form Pluggable (SFP) βασίζονται στη συμφωνία SFP Multi Source Agreement (MSA).
Είναι συμβατά με τα πρότυπα 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T όπως ορίζεται στο IEEE Std 802.3. Το SFP+-10GBASE-T χρησιμοποιεί την καρφίτσα RX_LOS του SFP για την ένδειξη σύνδεσης. Εάν τραβήξετε την καρφίτσα TX_DISABLE του SFP, το PHY IC θα επανατοποθετηθεί.
Χαρακτηριστικά
Διάστημα καλωδίου
| Τύπος | Καλώδιο | Επεξεργασία | Λιμάνι υποδοχής |
| 10Gbase-T | Κατηγορία 6A | 30 μέτρα | XFI |
| 5Gbase-T/2.5Gbase-t | Κατηγορία 5E | 50 μέτρα | 5GBase-R/2.5GBase-X |
| 1000base-T | Κατηγορία 5E | 100 μέτρα | 1000base-FX |
Οπτικές παραμέτρους
| Παράμετρος | Σύμβολο | - Μίνι. | Τυπικό | Μαξ. Μαξ. | Μονάδες | Σημειώσεις/Πρόϋποθέσεις |
| Τρόπος τροφοδοσίας | Είναι | 320 | 375 | mA | 1.2W μέγιστη ισχύς σε πλήρες εύρος τάσης και θερμοκρασίας. | |
| Τεχνολογία | Vcc | 3.13 | 3.3 | 3.47 | V | Αναφέρεται στο GND |
| ρεύμα κύματος | Εκτόξευση | 30 | mA | Η θερμή πρίζα είναι υψηλότερη από το σταθερό ρεύμα. |
Σήματα χαμηλής ταχύτητας
| Σύμβολα χαμηλής ταχύτητας, ηλεκτρονικά χαρακτηριστικά | |||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | μονάδα | Σημειώσεις/Πρόϋποθέσεις |
| Η έξοδος SFP είναι χαμηλή | Αερομεταφορές | 0 | 0.5 | V | 4.7k έως 10k pull-up στο host_Vcc, |
| Υψηλή έξοδος SFP | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k έως 10k pull-up στο host_Vcc, |
| Εισαγωγή SFP LOW | VIL | 0 | 0.8 | V | 4.7 χλμ. έως 10 χλμ. προς Vcc, |
| Εισαγωγή SFP HIGH | ΧΙΒ | 2 | Vcc + 0.3 | V | 4.7 χλμ. έως 10 χλμ. προς Vcc, |
Ηλεκτρική διεπαφή υψηλής ταχύτητας
| Ηλεκτρική διεπαφή υψηλής ταχύτηταςΔιάδρομος μεταφοράς SFP | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | μονάδα | Σημειώσεις/Πρόϋποθέσεις |
| Συχνότητα γραμμής | fL | 125 | MHz | 5 επίπεδα κωδικοποίησης, ανά | ||
| Tx Αντίσταση εξόδου | Ζουτ, Τεξ. | 100 | Ωμ. | Διαφορετικό, για όλους | ||
| Rx Αντίσταση εισόδου | Ζιν, ΡΧ. | 100 | Ωμ. | Διαφορετικό, για όλους | ||
| Ηλεκτρική διεπαφή υψηλής ταχύτητας, υποδοχή SFP | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | μονάδα | Σημειώσεις/Πρόϋποθέσεις |
Ενιαία είσοδος δεδομένων | Επεξεργασία | 250 | 1200 | mV | Μονόκελος | |
Έκδοση δεδομένων με ενιαίο τέλος | Βουτσέζικα | 350 | 800 | mV | Μονόκελος | |
| Χρόνος άνοδος/άπτωσης | Tr,Tf | 175 | ψι | 20%-80% | ||
| Tx Αντίσταση εισόδου | Ζιν | 50 | Ωμ. | Μονόκελος | ||
| Rx Αντίσταση εξόδου | Ζουτ | 50 | Ωμ. | Μονόκελος | ||
Εμφάνιση προϊόντων
Έκθεση εργοστασίου
|
|
