| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | το καλώδιο 1 κομματιού συσκευάζεται σε 1 κιβώτιο, |
| Προθεσμία παράδοσης: | 2~3 ημέρες |
| μέθοδος πληρωμής: | T/T, Western Union, L/C |
| Ικανότητα εφοδιασμού: | 100, 000 τεμάχια ανά μήνα |

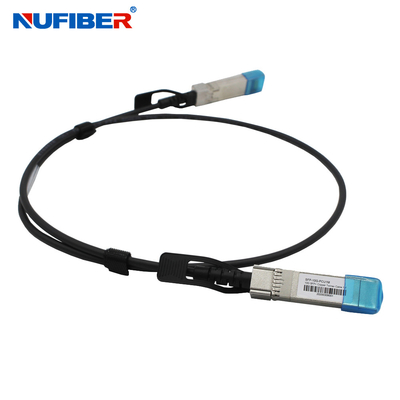

Υψηλής ταχύτητας 10Gb/s SFP+ άμεση σύνδεση Χαλκό καλώδιο παθητικό 10G-DAC-1M
Περιγραφή
Το υψηλής ταχύτητας καλώδιο άμεσης σύνδεσης (DAC) SFP+ της Nufiber® παρέχει υψηλές επιδόσεις σε εφαρμογές δικτύου 10 Gigabit Ethernet (10GbE),χρησιμοποιώντας έναν ενισχυμένο σύνδεσμο SFP+ για την αποστολή δεδομένων 10Gbps μέσω ενός ζευγαρωμένου πομπού και δέκτη μέσω ενός λεπτού καλωδίου twinaxΣυμμορφώνονται με τα ηλεκτρικά πρότυπα SFF-8431, SFF-8083 και τα μηχανικά πρότυπα SFF-8432, EEPROM SFF-8472.
Βασικά χαρακτηριστικά
Εφαρμογή
Τεχνική παράμετρος
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Θέρμανση λειτουργικής θήκης | Τυποποιημένο Tc | 0 | 25 | 70 | °C |
| Θέρμανση αποθήκευσης | Τ | -40 | 85 | °C | |
| Τετάρτη | Vcc | 3.13 | 3.3 | 3.47 | V |
| Καταπολέμηση της εξουσίας | Π.Δ. | 0.5 | W | ||
| Σχετική υγρασία | RH | 5 | 95 | % | |
| Ποσοστό δεδομένων | 10.5 | Gbit/s |
| Τύπος δοκιμής | Τμήμα δοκιμής | Στόχος | Αναφορά |
| Ηλεκτρική Χαρακτηριστικά | Διαφορετική λειτουργία RL(SDDII) | 0.01 Μονάδες μέτρησης: dB | SFF 8431 |
| Κοινή απώλεια επιστροφής συνθηκών (SCCII) | 0.01 Μονάδες μέτρησης: dB | SFF 8431 | |
| Επόμενο | <-26dB από 1MHz έως 11GHz | / | |
| Διάταξη καλωδίου | 100+/ -100 μμ Χρόνος άνοδος 30 PS (20% - 80%) | (20% ~ 80%) | |
| Απόκλιση απώλειας εισαγωγής | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Περιβαλλοντική Χαρακτηριστικά | Θερμοκρασία λειτουργίας | -40~85°C | Περιοχή θερμοκρασίας λειτουργίας καλωδίου |
| Θερμικό σοκ | Ηλεκτρική απόδοση απαίτηση προδιαγραφής | ΕΙΑ-364-32D. Μέθοδος Α. ΤC-1. -55 10 85C,100 κύκλοι, 15 λεπτά, διαρκεί | |
| Κύκλωμα θερμοκρασίας και υγρασίας | Ηλεκτρική απόδοση απαίτηση προδιαγραφής | ΕΙΑ-364-31 Μέθοδος ΙΙΙ,Δοκιμή Συνθήκη Α | |
| Σπρέι αλατιού | 48 ώρες ψεκασμός αλατιού μετά το κέλυφος διαβρωτική επιφάνεια μικρότερη του 5% | ΕΠΕ-364-26 | |
| Ζωή σε θερμοκρασία | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | ΕΙΑ-364-17Β w/ RH, υγρασία θερμότητα 85C σε 85% RH για 500 ώρες | |
| Μηχανικές Χαρακτηριστικά | Μηχανικές δονήσεις | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | EIA-364-28E.11 TC-VII, συνθήκες δοκιμής D 15 λεπτά στους άξονες X, Y, Z. |
| Διατήρηση της πρίζας του καλωδίου σε κλουβί | 90N Min. | Καμία λειτουργική βλάβη στην πρίζα καλωδίου κάτω των 90N. Σύμφωνα με την SFF-8432 Rev 5.0 EIA-455-6B | |
| Κράτηση καλωδίου στην πρίζα | 90N Min. | Σφίξιμο και κρούση κατά EIA-364-27B, TC-G, 3 φορές σε 6 κατευθύνσεις, 100g, 6ms | |
| Μηχανολογικό σοκ | Η απόδοση πληροί τις απαιτήσεις των προδιαγραφών | SFF-8432 Επανάσταση 5.0 | |
| Εισαγωγή καλωδίου | 18N (μέγιστο) | SFF-8432 Επανάσταση 5.0 | |
| Απομάκρυνση από την πρίζα καλωδίου | 12.5N (μέγιστο) | ΕΙΑ-364-09; εκτέλεση κύκλων πρίζας Ταχύτητα συμμόρφωσης πρίζας και δοχείου: | |
| Δυνατότητα | Δεν υπάρχουν ίχνη σωματικής βλάβης. | 250 φορές την ώρα |
Πληροφορίες παραγγελίας
| Αριθμός τμήματος | Ποσοστό δεδομένων | Διάστημα καλωδίου | Διάμετρος καλωδίου | Συνδετήρας | Περιοχή θερμοκρασίας |
| 10G-DAC-3M | Μέχρι 10,5 Gbps | 3 μέτρα | 30AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-5M | Μέχρι 10,5 Gbps | 5 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-7M | Μέχρι 10,5 Gbps | 7 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-9M | Μέχρι 10,5 Gbps | 9 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-10M | Μέχρι 10,5 Gbps | 10 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-12M | Μέχρι 10,5 Gbps | 12 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
| 10G-DAC-15M | Μέχρι 10,5 Gbps | 15 μέτρα | 24AWG | Ενεργός χαλκός | 0-70°C |
Έκθεση προϊόντων
|
|
