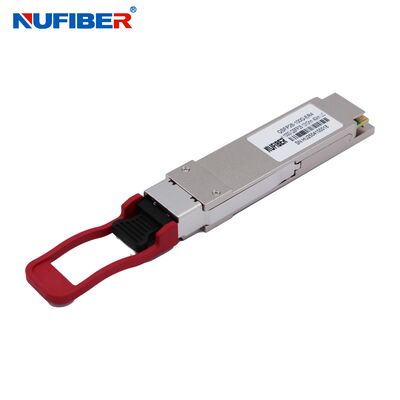

QSFP28-100G-ER4 Λάιτ LWDM Μονότροπος 30KM Δύο ΛC Οπτικός Πηρακτής ινών

Τροποποιημένο:	1 τεμάχιο
τυποποιημένη συσκευασία:	4pcs/plastic πιάτο,
Προθεσμία παράδοσης:	Μέσα σε 1-3 εργάσιμες ημέρες
μέθοδος πληρωμής:	L/C, T/T, Western Union, πιστωτική κάρτα
Ικανότητα εφοδιασμού:	10.000 τμχ το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

NuFiber

Πιστοποίηση

CE FCC Rohs

Αριθμό μοντέλου

QSFP28-100G-ER4 Lite

Ρυθμός δεδομένων:

100GB/s

Μήκος κύματος:

1270-1330nm

Απόσταση:

30 χλμ.

Συνδετήρας:

υποστήριξη

Τύπος ινών:

Σιγλοθραύστης

Τροφοδοτικό:

Θερμοκρασία εργασίας:

0~70℃

Εγγύηση:

1 Έτος

Αρμονία:

Huawei, Cisco, HP, H3C…

Κατασκευαστής:

Περιγραφή του προϊόντος

100Gb/s QSFP28 30km Transceiver(QSFP28-100G-ER4 Lite)

Duplex LC Connector, Single mode,DDM

QSFP28-100G-ER4 Λάιτ LWDM Μονότροπος 30KM Δύο ΛC Οπτικός Πηρακτής ινών 0

ΠΕΡΙΓΡΑΦΕΣ

Ο NUFIBER 100G-QSFP28-ER4 Lite έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 30km. Αυτή η μονάδα περιέχει οπτικό πομπό 4 καναλιών, οπτικό δέκτη 4 καναλιών και μπλοκ διαχείρισης μονάδας που περιλαμβάνει σειριακή διεπαφή 2 καλωδίων. Τα οπτικά σήματα πολλαπλασιάζονται σε ένα οπτικό ίνας μονής λειτουργίας μέσω ενός τυπικού συνδετήρα LC της βιομηχανίας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Υποστήριξη ρυθμών γραμμής από 103.125 Gb/s;
Ρυθμός μετάδοσης δεδομένων έως 25.78125Gbps ανά κανάλι;
Έως 30km μετάδοση σε οπτική ίνα μονής λειτουργίας;
LAN WDM DML λέιζερ και APD;
Ηλεκτρική διεπαφή υψηλής ταχύτητας I/O (CAUI-4);
Διεπαφή I2C με ενσωματωμένη ψηφιακή διαγνωστική παρακολούθηση;
Πακέτο QSFP28 MSA με διπλό συνδετήρα LC;
Μονή τροφοδοσία +3.3V;

κατανάλωση

Εμπορική:< 4.5W

Βιομηχανική:<5.5W

Εύρος Θερμοκρασίας:

Εμπορική:0°C ~+70°C

Βιομηχανική:-40°C ~+85°C

Συμμορφώνεται με την Οδηγία ΕΕ 2015/863/ΕΕ;

ΕΦΑΡΜΟΓΕΣ

100GBASE-ER4 Ethernet
Συνδέσεις Datacom & Telecom 100G
100G 4WDM-40

Πληροφορίες παραγγελίας

Πακέτο	Κωδικός προϊόντοςΑρ.	Ρυθμός Δεδομένων(Gbps)	Μέσο	Απόσταση Μετάδοσης(km)	Εύρος Θερμοκρασίας(℃)		Λέιζερ	Ισχύς Κατανάλωση(W)
QSFP28	QSFP28-100G-ER4	103.125	SMF	40	0~70	Εμπορική	LWDM	＜4.5
QSFP28	QSFP28-100G-ER4-D(I)	103.125	SMF	40	-40~85	Βιομηχανική	LWDM	＜5.5

Απόλυτες Μέγιστες Τιμές

Παράμετρος	Σύμβολο	Ελάχ.	Μέγ.	Μονάδα
Θερμοκρασία Αποθήκευσης	TS	-40	+85	°C
Μέγιστη Τάση Τροφοδοσίας	VCC	-0.5	3.6	V
Λειτουργική Σχετική Υγρασία	RH		85	%

Συνιστώμενες Συνθήκες Λειτουργίας

Παράμετρος	Σύμβολο	Ελάχ.	Τυπική	Μέγ.	Μονάδα	Σημειώσεις
Θερμοκρασία Περίπτωσης Λειτουργίας	Top	0		+70	°C	QSFP28-100G-ER4
Θερμοκρασία Περίπτωσης Λειτουργίας	Top	-40		+85	°C	QSFP28-100G-ER4-(I)
Τάση Τροφοδοσίας	V_CC	3.13	3.3	3.47	V
Ρεύμα Τροφοδοσίας	I_CC			1.36	A	QSFP28-100G-ER4
Ρεύμα Τροφοδοσίας	I_CC			1.67	A	QSFP28-100G-ER4-(I)
Μέγιστη Κατανάλωση Ισχύος	P_D			4.5	W	QSFP28-100G-ER4
Μέγιστη Κατανάλωση Ισχύος	P_D			5.5	W	QSFP28-100G-ER4-(I)
Συνολικός Ρυθμός Bit	BR_AVE		103.125		Gb/s
Ρυθμός Bit Καναλιού	BR_LANE		25.78125		Gb/s
Απόσταση Μετάδοσης	TD			40	km
Συνδεδεμένη ίνα	Οπτική ίνα μονής λειτουργίας					9/125um SMF

Οπτικά Χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχ.	Τυπική	Μέγ.	Μονάδα	Σημειώσεις
Πομπός
Ρυθμός Σηματοδότησης ανά Κανάλι			25.78125		Gbps
Μήκος Κύματος Καναλιού	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Συνολική Μέση Ισχύς Εκπομπής	P_T			12.5	dBm	1
Μέση Ισχύς Εκπομπής ανά Κανάλι,	Pavg	0		6.5	dBm	1
OMA, κάθε Κανάλι	P_OMA	0		6.5	dBm	1
Διαφορά στην ισχύ εκπομπής μεταξύ δύο καναλιών (Μέση και OMA) μεταξύ δύο καναλιών (OMA)	Ptx,diff			3	dB
Μέση Ισχύς Λήψης (Λέιζερ Σβηστό)	P_off			-30	dBm
Λόγος Καταστολής Πλευρικών Λειτουργιών	SMSR	30			dB
Λόγος Εξαφάνισης	ER	4.5			dB
RIN20OMA	RIN			-130	dB/Hz
Ανοχή Οπτικής Ανάκλασης	TOL			20	dB
Ανάκλαση Πομπού	R_T			-26	dB
Οπτικό Μάσκα Μάτι	{0.25,0.4, 0.45, 0.25, 0.28, 0.4}				%	2
Δέκτης
Ρυθμός Σηματοδότησης, κάθε κανάλι			25.78125		Gbps
Κεντρικό Μήκος Κύματος Καναλιού 0	λ0	1294.53	1295.56	1296.59	nm
Κεντρικό Μήκος Κύματος Καναλιού 1	λ1	1299.02	1300.05	1301.09	nm
Κεντρικό Μήκος Κύματος Καναλιού 2	λ2	1303.54	1304.58	1305.63	nm
Κεντρικό Μήκος Κύματος Καναλιού 3	λ3	1308.09	1309.14	1310.19	nm
Όριο Ζημιάς, κάθε κανάλι	Pdamage	-2.5			dBm
Μέση Ισχύς Λήψης, κάθε κανάλι		-23		-3.5	dBm
Ευαισθησία Δέκτη, κάθε κανάλι	SEN			-16	dBm	3
Los Assert	LosA	-30			dBm
Los De-assert	LosDA			-22	dBm
Los Hysteresis	LosH	0.5			dB

Σημείωση:

Η οπτική ισχύς εκπέμπεται σε SMF.
Μετρημένο με μοτίβο δοκιμής PRBS 2³¹-1 @25.78125, αναλογία επιτυχίας≤5E-5.
Μετρημένο με μοτίβο δοκιμής PRBS 2³¹-1 @25.78125 Gb/s, BER≤1E-12.

Ηλεκτρικά Χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχ.	Τυπική	Μέγ.	Μονάδα	Σημειώσεις
Πομπός (Είσοδος Μονάδας)
Ρυθμός Δεδομένων, κάθε κανάλι			25.78125		Gbps
Διαφορική Τάση pk-pk	Vpp			900	mV	1
Τάση Κοινού Τρόπου	Vcm	-350		2850	mV
Χρόνος Μετάβασης	Trise/Tfall	10			ps	2
Δέκτης (Έξοδος Μονάδας)
Ρυθμός Δεδομένων, κάθε κανάλι			25.78125		Gbps
Θόρυβος Κοινού Τρόπου, RMS	Vrms			17.5	mV
Διαφορική Τάση Εξόδου	Vout, pp			900	mV
Πλάτος Ματιού	EW15	0.57			UI
Ύψος Ματιού	EH15	228			mV
Ανισορροπία Αντίστασης Διαφορικής Τερματισμού				10	%	1
Χρόνος Μετάβασης	Trise/Tfall	12			ps

Σημειώσεις:

1. Στα 1 MHz

2. 20%~80%.

Ψηφιακές Διαγνωστικές

Παράμετρος	Εύρος	Μονάδα	Ακρίβεια	Βαθμονόμηση
Θερμοκρασία	0 έως +70	°C	±3°C	Εσωτερική / Εξωτερική
Τάση	3.0 έως 3.6	V	±3%	Εσωτερική / Εξωτερική
Ρεύμα Βάσης	30 έως 100	mA	±10%	Εσωτερική / Εξωτερική
Ισχύς TX	-1 έως 6.5	dBm	±3dB	Εσωτερική / Εξωτερική
Ισχύς RX	-23 έως -3.5	dBm	±3dB	Εσωτερική / Εξωτερική

Σημείωση:

Οι πομποδέκτες παρέχουν περιεχόμενα μνήμης σειριακού αναγνωριστικού και διαγνωστικές πληροφορίες σχετικά με τις τρέχουσες συνθήκες λειτουργίας μέσω της σειριακής διεπαφής 2 καλωδίων (SCL, SDA). Οι διαγνωστικές πληροφορίες με εσωτερική βαθμονόμηση ή εξωτερική βαθμονόμηση υλοποιούνται όλες, συμπεριλαμβανομένης της παρακολούθησης ισχύος λήψης, της παρακολούθησης ισχύος εκπομπής, της παρακολούθησης ρεύματος βάσης, της παρακολούθησης τάσης τροφοδοσίας και της παρακολούθησης θερμοκρασίας.

Διάγραμμα Pin

QSFP28-100G-ER4 Λάιτ LWDM Μονότροπος 30KM Δύο ΛC Οπτικός Πηρακτής ινών 1

Περιγραφές Pin

PIN	Λογική	Σύμβολο	Περιγραφή	Σύνδεση Σειρά	Σημειώσεις
1		GND	Γείωση	1	1
2	CML-I	Tx2n	Είσοδος Δεδομένων Πομπού Αντιστραμμένη	3
3	CML-I	Tx2p	Έξοδος Δεδομένων Πομπού Μη Αντιστραμμένη	3
4		GND	Γείωση	1	1
5	CML-I	Tx4n	Είσοδος Δεδομένων Πομπού Αντιστραμμένη	3
6	CML-I	Tx4p	Έξοδος Δεδομένων Πομπού Μη Αντιστραμμένη	3
7		GND	Γείωση	1	1
8	LVTLL-I	ModSelL	Επιλογή Μονάδας	3
9	LVTLL-I	ResetL	Επαναφορά Μονάδας	3
10		VccRx	Τροφοδοσία 3.3V Δέκτη	2	2
11	LVCMOS-I/O	SCL	Ρολόι Σειριακής Διεπαφής 2 Καλωδίων	3
12	LVCMOS-I/O	SDA	Δεδομένα Σειριακής Διεπαφής 2 Καλωδίων	3

13		GND	Γείωση	1
14	CML-O	Rx3p	Έξοδος Δεδομένων Δέκτη Μη Αντιστραμμένη	3
15	CML-O	Rx3n	Έξοδος Δεδομένων Δέκτη Αντιστραμμένη	3
16		GND	Γείωση	1	1
17	CML-O	Rx1p	Έξοδος Δεδομένων Δέκτη Μη Αντιστραμμένη	3
18	CML-O	Rx1n	Έξοδος Δεδομένων Δέκτη Αντιστραμμένη	3
19		GND	Γείωση	1	1
20		GND	Γείωση	1	1
21	CML-O	Rx2n	Έξοδος Δεδομένων Δέκτη Αντιστραμμένη	3
22	CML-O	Rx2p	Έξοδος Δεδομένων Δέκτη Μη Αντιστραμμένη	3
23		GND	Γείωση	1	1
24	CML-O	Rx4n	Έξοδος Δεδομένων Δέκτη Αντιστραμμένη	3	1
25	CML-O	Rx4p	Έξοδος Δεδομένων Δέκτη Μη Αντιστραμμένη	3
26		GND	Γείωση	1	1
27	LVTTL-O	ModPrsL	Παρουσία Μονάδας	3
28	LVTTL-O	IntL/Rx_LOS	Διακοπή/LOS Δέκτη	3
29		VccTx	Τροφοδοσία 3.3V Πομπού	2	2
30		Vcc1	Τροφοδοσία 3.3V	2	2
31	LVTTL-I	LPMode/TxDIS	Λειτουργία Χαμηλής Ισχύος/Απενεργοποίηση Πομπού	3
32		GND	Γείωση	1	1
33	CML-I	Tx3p	Είσοδος Δεδομένων Πομπού Μη Αντιστραμμένη	3
34	CML-I	Tx3n	Έξοδος Δεδομένων Πομπού Αντιστραμμένη	3
35		GND	Γείωση	1	1
36	CML-I	Tx1p	Είσοδος Δεδομένων Πομπού Μη Αντιστραμμένη	3
37	CML-I	Tx1n	Έξοδος Δεδομένων Πομπού Αντιστραμμένη	3
38		GND	Γείωση	1	1

Σημειώσεις:

Το GND είναι το σύμβολο για το σήμα και την τροφοδοσία (ισχύς) κοινό για τη μονάδα QSFP28. Όλα είναι κοινά εντός της μονάδας QSFP28 και όλες οι τάσεις της μονάδας αναφέρονται σε αυτήν την πιθανότητα, εκτός αν σημειώνεται διαφορετικά. Συνδέστε αυτά απευθείας στο επίπεδο γείωσης κοινού σήματος της πλακέτας υποδοχής.
Τα Vcc Rx, Vcc1 και Vcc Tx είναι οι τροφοδοσίες δέκτη και πομπού και πρέπει να εφαρμόζονται ταυτόχρονα. Οι απαιτήσεις που ορίζονται για την πλευρά του υποδοχέα της κάρτας υποδοχής αναφέρονται στο MSA. Οι ακροδέκτες του συνδετήρα έχουν ονομαστική μέγιστη ένταση ρεύματος 500 mA.

Πληροφορίες EEPROM

Η περιγραφή του πεδίου δεδομένων που είναι ειδικό για τον χάρτη μνήμης EEPROM είναι ως εξής

QSFP28-100G-ER4 Λάιτ LWDM Μονότροπος 30KM Δύο ΛC Οπτικός Πηρακτής ινών 2

Μηχανικές Προδιαγραφές (Μονάδα: mm)

QSFP28-100G-ER4 Λάιτ LWDM Μονότροπος 30KM Δύο ΛC Οπτικός Πηρακτής ινών 3
