| Τροποποιημένο: | 1 ζευγάρι |
| τυποποιημένη συσκευασία: | 4pcs/plastic πιάτο, |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 εργάσιμες ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 10.000 τμχ το μήνα |

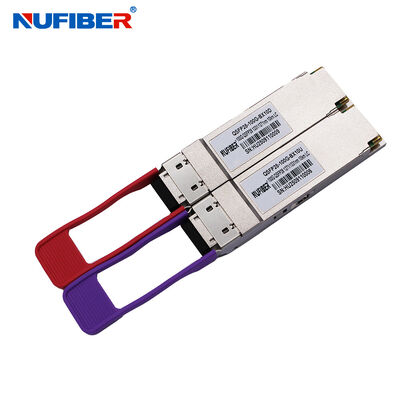

100Gb/s QSFP28 BIDI 10km DDM Transceiver
DΠεριγραφές
Το 100G QSFP28 LR1 BIDI έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 10km. Προορίζεται για την υπηρεσία με μονοτροπικό οπτικό ίνας σε επικοινωνίες δεδομένων υψηλής ταχύτητας 100Gb/s. Τα οπτικά σήματα πολλαπλασιάζονται σε ένα μονοτροπικό οπτικό ίνας μέσω εμπορικού τυπικού συνδέσμου LC.
PΧαρακτηριστικά Προϊόντος
AΕφαρμογές
Πληροφορίες Παραγγελίας
| Αριθμός Μέρους. | Ρυθμός Δεδομένων(οπτικό) | Λέιζερ | Τύπος Οπτικής Ίνας | Απόσταση | Οπτική Διεπαφή | Θερμ. | DDMI | Χρώμα Κλειδαριάς |
| QSFP28-100G-BX20U | 106.25Gbps | Tx1271/Rx1331 | SMF | 20km | LC | 0~70C | Y | Μωβ |
| QSFP28-100G-BX20D | 106.25Gbps | Tx1331/Rx1271 | SMF | 20km | LC | 0~70C | Y | Κόκκινο |
I. Απόλυτες Μέγιστες Τιμές
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημειώσεις |
| Θερμοκρασία Αποθήκευσης | TS | -40 | - | +85 | °C | |
| Τάση Τροφοδοσίας | VCC | -0.5 | - | +4.0 | V | |
| Σχετική Υγρασία Λειτουργίας | RH | - | - | +85 | % |
II. Συνιστώμενες Συνθήκες Λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημειώσεις |
| Θερμοκρασία Λειτουργίας Περιβλήματος | TC | 0 | - | +70 | °C | |
| Τάση Τροφοδοσίας | VCC | 3.13 | 3.3 | 3.47 | V | |
| Απόσταση Μετάδοσης | TD | - | - | 10 | km | Σε SMF |
III. Οπτικές και Χαρακτηριστικές
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημειώσεις |
| Πομπός | ||||||
| Κεντρικό Μήκος Κύματος | CW | 1264.5 | 1271 | 1277.5 | nm | |
| 1324.5 | 1331 | 1337.5 | nm | |||
| Ρυθμός Σηματοδότησης | SR | 53.125 | GBd | |||
| Μετατόπιση Συχνότητας | Foffset | -100 | 100 | ppm | ||
| Μέση Ισχύς Εκπομπής | PTX | -1.4 | - | 4.5 | dBm | 1 |
| Εξωτερική Οπτική Εύρος Διαμόρφωσης | OMA | 0.7 | - | 4.7 | dBm | 1 |
| Ισχύς εκπομπής σε OMA μείον TDECQ | OMA-TDECQ | -0.7 | - | - | dBm | ER≧4.5 dB |
| -0.6 | - | - | dBm | ER<4.5dB | ||
| Κλείσιμο Οπτικού Σήματος Πομπού και Διαφυγής για PAM4 (TDECQ) (μέγιστο) | TDECQ | - | - | 3.4 | dBm | |
| Μέση Ισχύς Εξόδου (Σβήσιμο Λέιζερ) | Poff | - | - | -30 | dBm | |
| Λόγος Καταστολής Πλευρικής Λωρίδας | SMSR | 30 | - | - | dB | |
| Λόγος Εξαίρεσης | ER | 3.5 | - | - | dB | |
| RIN_OMA | RIN | - | - | -136 | dB/Hz | |
| Ανάκλαση πομπού | Tref | - | - | -26 | dB | |
| Ανοχή Οπτικής Επιστροφής Απώλειας | ORLT | - | - | 15.6 | dB | |
| Δέκτης | ||||||
| Κεντρικό Μήκος Κύματος | CW | 1324.5 | 1331 | 1337.5 | nm | |
| 1264.5 | 1271 | 1277.5 | nm | |||
| Κατώφλι Ζημιάς | Pdamage | 5.5 | - | - | dBm | 2 |
| Μέση Ισχύς Λήψης | PRx | -7.7 | - | 4.5 | dBm | 3 |
| Ισχύς λήψης _OMAouter | POMA | - | - | 4.7 | dBm | |
|
Ευαισθησία λήψης _OMAouter για TDECQ < 1.4 dB για 1.4 dB £ TDECQ £ 3.4 dB |
SEN _OMA | - | - |
-6.1 –7.5 + TDECQ |
dBm | 4 |
| Ανάκλαση | Ref | - | - | -26 | dB | |
| Los Assert | LosA | -26 | - | dBm | ||
| Los De-Assert | LosDA | - | - | -10 | dBm | |
| Los Hysteresis | LosH | 0.5 | - | - | dB | |
| Στρεσαρισμένη ευαισθησία δέκτη _OMAouter | SRS | - | - | -4.1 | dBm | 5 |
| Συνθήκες δοκιμής στρεσαρισμένης ευαισθησίας δέκτη : | ||||||
| Κλείσιμο στρεσαρισμένου οπτικού σήματος για PAM4 (SECQ) | 3.4 | dB | 6 | |||
| SECQ-10*lgCeq | 3.4 | dB | 6 | |||
Σημειώσεις:
IV. Ηλεκτρικά Χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημειώσεις |
| Πομπός (Είσοδος Μονάδας) | ||||||
| Διαφορική Αντίσταση Εισόδου | Rin | - | 100 | - | Ohm | |
| Πλάτος Διαφορικού Σήματος Εισόδου | VIN,P-P | - | 900 | mVpp | ||
| Μη αντιστοιχία διαφορικής τερματισμού (μέγιστο) | D-mismatch | - | - | 10 | % | |
| Τάση κοινού τρόπου DC εισόδου | -0.3 | - | 2.8 | V | ||
| Χρόνος μετάβασης (20%~80%) | Tr Tf | 10 | - | - | ps | |
| LPMode, Reset και ModSelL / Tx dis | VIL | -0.3 | - | 0.8 | V | |
| LPMode, Reset και ModSelL / Tx dis | VIH | 2.0 | - | VCC+0.3 | V | |
| Δέκτης (Έξοδος Μονάδας) | ||||||
| Διαφορική Αντίσταση Εξόδου | Rout | - | 100 | - | Ohm | |
| Πλάτος Διαφορικού Σήματος Εξόδου | VOUTP-P | - | - | 900 | mVpp | |
| Μη αντιστοιχία διαφορικής τερματισμού (μέγιστο) | D-mismatch | - | - | 10 | % | |
| Χρόνος μετάβασης, 20% έως 80% | Tr Tf | 12 | - | ps | ||
| ModPrsL και IntL/ Rx los | VOL | 0 | - | 0.4 | V | |
| ModPrsL και IntL/ Rx los | VOH | VCC-0.5 | - | VCC+0.3 | V | |
V. Ψηφιακά Διαγνωστικά
| Παράμετρος | Εύρος | Ακρίβεια | Μονάδα | Βαθμονόμηση |
| Θερμοκρασία | 0 έως 70 | ±3 | ºC | Εσωτερική |
| Τάση | 0 έως Vcc | ±3% | V | Εσωτερική |
| Ρεύμα Βάσης Tx | 0 έως 100 | ±10% | mA | Εσωτερική |
| Ισχύς Εξόδου Tx | -1.4 έως 4.5 | ±3 | dB | Εσωτερική |
| Ισχύς Εισόδου Rx | -7.7 έως 4.5 | ±3 | dB | Εσωτερική |
VI. Χαρακτηριστικά Χρονισμού Διεπαφής Επικοινωνίας
| Παράμετρος | Σύμβολο | Ελάχ | Μέγ | Μονάδα | Βαθμονόμηση | Σημειώσεις |
| Χρόνος αρχικοποίησης | t_init | 10 | s | Χρόνος από την ενεργοποίηση ή την σύνδεση εν λειτουργία μέχρι η μονάδα να είναι πλήρως λειτουργική. Αυτός ο χρόνος ισχύει για μονάδες Κατηγορίας Ισχύος 2 ή υψηλότερης όταν το LPMode είναι χαμηλωμένο από τον κεντρικό υπολογιστή, και για όλες τις μονάδες Κατηγορίας Ισχύος 1. |
Θερμοκρασία Δωματίου |
|
| Χρόνος Ενεργοποίησης LPMode | ton_LPMode | 100 | ms | Χρόνος από την απελευθέρωση του LPMode από τον κεντρικό υπολογιστή σε υψηλό επίπεδο μέχρι η κατανάλωση ενέργειας της μονάδας να φτάσει στην Κατηγορία Ισχύος 1. | ||
| Χρόνος Ενεργοποίησης Rx LOS | ton_LOS | 100 | ms | Χρόνος από την απώλεια σήματος Rx οπτικού μέχρι το bit Rx LOS να γίνει 1 και το IntL να χαμηλώσει από τη μονάδα. | ||
| Χρόνος Ενεργοποίησης Tx Fault | ton_Txfault | 200 | ms | Χρόνος από την κατάσταση Tx Fault μέχρι το bit Tx Fault να γίνει 1 και το IntL να χαμηλώσει από τη μονάδα. | ||
| Χρόνος Απενεργοποίησης Tx Disable | toff_TxDis | 400 | ms | Χρόνος από την εκκαθάριση του bit Tx Disable σε 0 μέχρι η οπτική έξοδος να αυξηθεί πάνω από το 90% του ονομαστικού. | ||
| Χρόνος Ενεργοποίησης Tx Disable | ton_TxDis | 100 | ms | Χρόνος από την ενεργοποίηση του bit Tx Disable σε 1 μέχρι η οπτική έξοδος να πέσει κάτω από το 10% του ονομαστικού. |
VII. Διάγραμμα Πιν
![]()
VIII. Ορισμοί Πιν
| PIN | Λογική | Σύμβολο | Περιγραφή |
Σύνδεση Σειρά. |
Σημειώσεις |
| 1 | GND | Γείωση | 1 | 1 | |
| 2 | CML-I | Tx2n | Αντιστραμμένη Είσοδος Δεδομένων Πομπού | 3 | |
| 3 | CML-I | Tx2p | Μη Αντιστραμμένη Έξοδος Δεδομένων Πομπού | 3 | |
| 4 | GND | Γείωση | 1 | 1 | |
| 5 | CML-I | Tx4n | Αντιστραμμένη Είσοδος Δεδομένων Πομπού | 3 | |
| 6 | CML-I | Tx4p | Μη Αντιστραμμένη Έξοδος Δεδομένων Πομπού | 3 | |
| 7 | GND | Γείωση | 1 | 1 | |
| 8 | LVTLL-I | ModSelL | Επιλογή Μονάδας | 3 | |
| 9 | LVTLL-I | ResetL | Επαναφορά Μονάδας | 3 | |
| 10 | VccRx | ﹢3.3V Τροφοδοσία Δέκτη | 2 | 2 | |
| 11 | LVCMOS-I/O | SCL | Διακόπτης Σειριακής Διεπαφής 2 Καλωδίων | 3 | |
| 12 | LVCMOS-I/O | SDA | Δεδομένα Σειριακής Διεπαφής 2 Καλωδίων | 3 | |
| 13 | GND | Γείωση | 1 | ||
| 14 | CML-O | Rx3p | Μη Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 15 | CML-O | Rx3n | Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 16 | GND | Γείωση | 1 | 1 | |
| 17 | CML-O | Rx1p | Μη Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 18 | CML-O | Rx1n | Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 19 | GND | Γείωση | 1 | 1 | |
| 20 | GND | Γείωση | 1 | 1 | |
| 21 | CML-O | Rx2n | Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 22 | CML-O | Rx2p | Μη Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 23 | GND | Γείωση | 1 | 1 | |
| 24 | CML-O | Rx4n | Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | 1 |
| 25 | CML-O | Rx4p | Μη Αντιστραμμένη Έξοδος Δεδομένων Δέκτη | 3 | |
| 26 | GND | Γείωση | 1 | 1 | |
| 27 | LVTTL-O | ModPrsL | Παρουσία Μονάδας | 3 | |
| 28 | LVTTL-O | IntL/Rx_LOS | Διακοπή/Rx_LOS | 3 | 3 |
| 29 | VccTx | +3.3 V Τροφοδοσία Πομπού | 2 | 2 | |
| 30 | Vcc1 | +3.3 V Τροφοδοσία | 2 | 2 | |
| 31 | LVTTL-I | LPMode/TxDIS | Λειτουργία Χαμηλής Ισχύος/Απενεργοποίηση Πομπού | 3 | 3 |
| 32 | GND | Γείωση | 1 | 1 | |
| 33 | CML-I | Tx3p | Μη Αντιστραμμένη Είσοδος Δεδομένων Πομπού | 3 | |
| 34 | CML-I | Tx3n | Αντιστραμμένη Έξοδος Δεδομένων Πομπού | 3 | |
| 35 | GND | Γείωση | 1 | 1 | |
| 36 | CML-I | Tx1p | Μη Αντιστραμμένη Είσοδος Δεδομένων Πομπού | 3 | |
| 37 | CML-I | Tx1n | Αντιστραμμένη Έξοδος Δεδομένων Πομπού | 3 | |
| 38 | GND | Γείωση | 1 | 1 |
Σημειώσεις:
1. Το GND είναι το σύμβολο για το κοινό σήμα και την τροφοδοσία (ισχύς) για τη μονάδα QSFP28. Όλα είναι κοινά εντός της μονάδας QSFP28 και όλες οι τάσεις της μονάδας αναφέρονται σε αυτήν την πιθανότητα, εκτός αν σημειώνεται διαφορετικά. Συνδέστε τα απευθείας στο επίπεδο γείωσης κοινού σήματος της πλακέτας του κεντρικού υπολογιστή.
2. Οι Vcc Rx, Vcc1 και Vcc Tx είναι οι τροφοδοσίες του δέκτη και του πομπού και πρέπει να εφαρμόζονται ταυτόχρονα. Οι απαιτήσεις που ορίζονται για την πλευρά του κεντρικού υπολογιστή της κάρτας ακμής του κεντρικού υπολογιστή παρατίθενται στο MSA. Οι ακίδες του συνδέσμου έχουν ονομαστική μέγιστη ένταση 1000 mA.
3. Δύο ακίδες πολλαπλών χρήσεων για την υποστήριξη της λειτουργίας Tx_DIS και Rx_LOS στη μονάδα 100G QSFP28 LR1 BIDI.
IX. Διεπαφή Διαχείρισης Μέρους
| Σελίδα | Byte | Bit | Όνομα | Περιγραφή |
| 00h | 99 | 1 | Έλεγχος LP/TxDis | Έλεγχος σήματος εισόδου LPMode/TxDis. Δείτε το SFF8679 για πλήρη περιγραφή. 0b = LPMode 1b = TxDIS |
| 0 | Έλεγχος IntL/LOSL | Έλεγχος σήματος εξόδου IntL/LOSL. Δείτε το SFF-8679 για πλήρη περιγραφή. 0b = IntL 1b = LOSL |
X. Προδιαγραφή Τροφοδοσίας Μονάδας
Το 100G QSFP28 LR1 BIDI χρειάζεται τροφοδοσία 3.3V, το παρακάτω σχήμα δείχνει τον χρονισμό της αρχικής ενεργοποίησης της μονάδας σε Λειτουργία Χαμηλής Ισχύος, και την μεταγενέστερη μετάβαση σε πλήρη λειτουργία ισχύος αφού το σύστημα του κεντρικού υπολογιστή την έχει ενεργοποιήσει μέσω της διεπαφής δύο καλωδίων. Και δείχνει τις τροφοδοσίες στη μονάδα και τις αντίστοιχες τιμές ρεύματος. Η τροφοδοσία της μονάδας αναφέρεται στο SFF-8679 TABLE 5-6.
ΧΡΟΝΙΣΜΟΣ ΡΕΥΜΑΤΟΣ ΕΚΚΙΝΗΣΗΣ 100G QSFP28 LR1 BIDI
![]()
XI Μηχανικό Διάγραμμα
![]()
