| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 10pcs/plastic τσάντα, 500pcs/carton |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 ημέρες εργασίας |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 100.000 PC το μήνα |
Ο δέκτης CWDM-SFP-FE-LX120-XX του NuFiber είναι μια υψηλής απόδοσης, οικονομικά αποδοτική μονάδα που διαθέτει διπλή LC οπτική διεπαφή.Τυποποιημένη CML για σήματα υψηλής ταχύτητας και σήματα LVTTL ελέγχου και ελέγχου. Το τμήμα δέκτη χρησιμοποιεί έναν δέκτη PIN και ο πομπός χρησιμοποιεί ένα λέιζερ DFB CWDM 1270nm ~ 1610nm, έως 29dB link budge εξασφαλίζουν αυτή την εφαρμογή μονάδας SONET OC-3 / SDH STM-1 120km.
Εφαρμογές
Οπτικές παραμέτρους ((TOP = -40 έως 85 °C, VCC = 3,135 έως 3,465 Volts)
| Παράμετρος | Σύμβολο | Ελάχιστο. | Τυπικό | Μαξ. | Μονάδα | Σημείωση |
| Τμήμα πομπός: | ||||||
| Κέντρο μήκους κύματος | λγ | λ-6 | λ | Λ+7.5 | nm | |
| Φασματικό πλάτος | σ | 1 | nm | |||
| Οπτική ισχύς εξόδου | ΠΈξω | 0 | 5 | dBm | 1 | |
| Οπτικός χρόνος άνοδος/άπτωσης | tr/ tf | 500 | σπ | 2 | ||
| Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | |||
| Γεννημένος Jitter (από κορυφή σε κορυφή) | JTXp-p | 0.07 | ΠΕ | 3 | ||
| Γεννημένος Jitter (rms) | JTXrms | 0.07 | ΠΕ | 3 | ||
| Μάσκα ματιών για οπτική έξοδο | Συμμόρφωση με την G.957 (κατηγορία 1 ασφάλειας με λέιζερ) | |||||
| Τμήμα παραλήπτη: | ||||||
| Όπτικο μήκος κύματος εισόδου | λγ | 1260 | 1620 | nm | ||
| Υπερφόρτωση του δέκτη | ΠΟλ | -8 | dBm | 4 | ||
| Ευαισθησία RX | Σεν | - 34 | dBm | 4 | ||
| Δήλωση RX_LOS | ΔΕΣΑ | - 47 | dBm | |||
| RX_LOS Απαλλαγή από την αξίωση | ΔΕΣD | - 37 | dBm | |||
| Υστερέση RX_LOS | ΔΕΣH | 0.5 | dB | |||
| Γενικές προδιαγραφές: | ||||||
| Ποσοστό δεδομένων | BR | 155 | Mbit/s | |||
| Ποσοστό σφάλματος | ΒΑ | 10-12 | ||||
| Μαξ. Υποστηριζόμενο μήκος σύνδεσης σε 9/125μm SMF@155Mb/s | ΑΕπικαιροποίηση | 80 | χλμ | |||
| Συνολικός προϋπολογισμός συστήματος | ΛΒ | 29 | dB | |||
Πληροφορίες παραγγελίας
| Δύο μορφές SFPΠληροφοριακό σύστημα | |
| Αριθμός τμήματος | Περιγραφή του προϊόντος |
| 155Mbp/s SFPΠληροφοριακό σύστημα | |
| Δοκιμαστική μονάδα | 155Mbps, 850nm MM 2km Δύο LC, DDM 0°C~+70°C |
| Δελτίο ΕΚΑΧ, αριθ. | 155Mbps, 1310nm MM 2km Δύο LC, DDM 0°C~+70°C |
| Δοκιμαστική μονάδα | 155Mbps, 1310nm SM 20km Δύο LC, DDM 0°C~+70°C |
| Δοκιμαστική μονάδα | 155Mbps, 1310nm SM 40km Δύο LC, DDM 0°C~+70°C |
| Δοκιμαστική μονάδα | 155Mbps, 1550nm SM 80km Δύο LC, DDM 0°C~+70°C |
| Δοκιμαστική μονάδα | 155Mbps, 1550nm SM 120km Δύο LC, DDM 0°C~+70°C |
| 1.25Gbps SFPΠληροφοριακό σύστημα | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Δύο LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Δύο LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Δύο LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Δύο LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Δύο LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Δύο LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Δύο LC, DDM 0°C~+70°C |
| 10Gbps SFPΠληροφοριακό σύστημα | |
| SFP+-10GB-SR | 10G SFP+ SR Δύο μορφές διπλής ινών LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Πολλαπλής λειτουργίας διπλής ινών LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Μία λειτουργία διπλής ινών LC 1310nm 20km |
| SFP+-10GB-ERΜ | 10G SFP+ER Μία λειτουργία διπλής ινών LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Μία λειτουργία διπλής ινών LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Μία λειτουργία διπλής ινών LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 χλμ. |
| SFP+10G80-DWDM | DWDM SFP+ 80 χλμ. |
| XΕΠΠληροφοριακό σύστημα | |
| XFP-10G-SR | 10G XFP SR Δύο μορφές διπλής ινών LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Μονή μονής διπλής ινών LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR Μονή μονής διπλής ινών LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Μονή μονής διπλής ινών LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Μονή μονής διπλής ινών LC 1550nm 80km |
| CWDM DWDM δέκτη | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40 χιλιόμετρα |
| XFP-DWDM-80xx | DWDM XFP 80 χλμ. |
| XFP-DWDM-100xx | DWDM XFP100km |

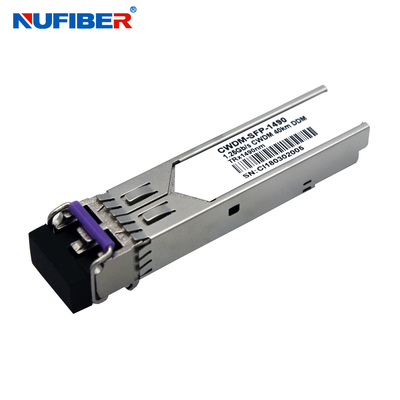

Εμφάνιση προϊόντων
Συσκευή και αποστολή
Έκθεση εργοστασίου
|
|
