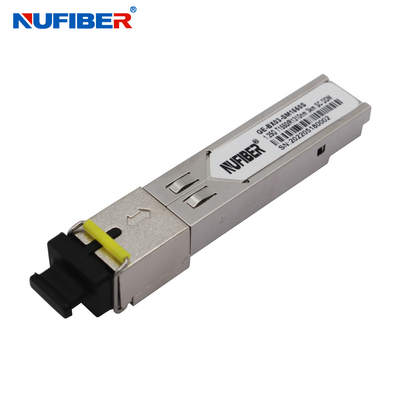

Sc 3km WDM 1G ενότητα SFP 1.25g Bidi πομποδεκτών οπτικής ίνας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | NUFIBER |
| Πιστοποίηση: | CE FCC |
| Αριθμό μοντέλου: | Γερμανία-bx03-SM1310/1550S |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ζευγάρι |
|---|---|
| Συσκευασία λεπτομέρειες: | 10pcs/plastic τσάντα, 500pcs/carton, μέγεθος χαρτοκιβωτίων: 455*328*280mm |
| Χρόνος παράδοσης: | 1-3 ημέρες εργασίας |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 100.000 PC το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ταχύτητα: | 1.25Gb/s | Μήκος κύματος: | 1310nm/1550nm |
|---|---|---|---|
| Απόσταση: | 3KM | Συνδετήρας: | Sc |
| DDM: | Υποστήριξη | Τύπος ινών: | Ενιαία ίνα Singlemode |
| Παροχή ηλεκτρικού ρεύματος: | 3.3V | Συμβατότητα: | Cisco, Huawei, HP… |
| κατασκευαστής: | Ναι | Temp εργασίας.: | 0~70℃ |
| Υψηλό φως: | Πομποδέκτης 1310nm Sc 1.25G SFP,WDM ενότητα πομποδεκτών οπτικής ίνας,Πομποδέκτης Sc 1.25G SFP Bidi |
||
Περιγραφή προϊόντων
WDM ενότητας 1.25G SFP οπτική SFP ενότητα Bidi SFP πομποδεκτών Sc 1310nm/1550nm
Περιγραφή
Γερμανία-bx03-SM1310S και Γερμανία-BX20-SM1550STransceivers του NuFiber είναι μια υψηλή επίδοση, οικονομικώς αποδοτική ενότητα που έχουν μια ενιαία διεπαφή οπτικής Sc. Είναι συμβατοί με τη μικρή συμφωνία πολυ-πρόσβασης τύπου Pluggable (MSA) και οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω του τμηματικού λεωφορείου 2 καλωδίων που διευκρινίζεται σε sff-8472. Το τμήμα δεκτών χρησιμοποιεί έναν δέκτη ΚΑΡΦΙΤΣΩΝ και η συσκευή αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1310 NM FP, μέχρι τη σύνδεση 14dB κινηθείτε εξασφαλίζει αυτήν την ενότητα 1000Base-LX Ethernet 3km εφαρμογή.
Χαρακτηριστικά γνωρίσματα
- Μέχρι τα στοιχεία 1.25Gb/s - συνδέσεις
- Καυτός-Pluggable
- Ενιαίος συνδετήρας Sc
- Μέχρι 3km σε 9/125μm SMF
- 1310nm συσκευή αποστολής σημάτων λέιζερ FP
- 1550nm φωτοανιχνευτής ΚΑΡΦΙΤΣΩΝ
- Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V
- Ελεγκτικός τη διεπαφή υποχωρητική με sff-8472
- Μέγιστη δύναμη <1w>
- Βιομηχανική σειρά θερμοκρασίας του /Extended/ εμπορική λειτουργούσα: -40°C σε 85°C/-5°C σε 85°C/-0°C στην έκδοση 70°C διαθέσιμη
- RoHS υποχωρητικό και αμόλυβδο
Εφαρμογές
- 1000Base-LX Ethernet
- Δίκτυα μετρό/πρόσβασης
- 1×Fiber κανάλι
- Άλλες οπτικές συνδέσεις
Οπτικές παράμετροι (ΚΟΡΥΦΗ = βολτ -40 έως 85 °C, VCC = 3,135 έως 3,465)
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα | Σημείωση |
| Τμήμα συσκευών αποστολής σημάτων: | ||||||
| Κεντρικό μήκος κύματος | λc | 1270 | 1310 | 1600 | NM | |
| Φασματικό πλάτος (RMS) | σRMS | 4 | NM | |||
| Οπτική δύναμη παραγωγής | Ικτάλουρος | -9 | -3 | dBm | 1 | |
| Αναλογία εξάλειψης | ER | 9 | DB | |||
| Οπτικός χρόνος ανόδου/πτώση | TR/TF | 260 | CP | 2 | ||
| Σχετικός θόρυβος έντασης | RIN | -120 | dB/Hz | |||
| Συνολική συμβολή Jitter | TX Δ TJ | 0,284 | UI | 3 | ||
| Μάσκα ματιών για την οπτική παραγωγή | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια λέιζερ) | |||||
| Τμήμα δεκτών: | ||||||
| Οπτικό μήκος κύματος εισαγωγής | λc | 1530 | 1550 | 1570 | NM | |
| Υπερφόρτωση δεκτών | POL | -3 | dBm | 4 | ||
| RX ευαισθησία | Sen | -24 | dBm | 4 | ||
| RX_LOS βεβαιώστε | LOS Α | -40 | dBm | |||
| RX_LOS de-βεβαιώνουν | LOS Δ | -25 | dBm | |||
| RX_LOS υστέρηση | LOS Χ | 0,5 | DB | |||
| Γενικές προδιαγραφές: | ||||||
| Ποσοστό στοιχείων | BR | 1.25 | Gb/s | |||
| Ποσοστό λάθους κομματιών | ΤΖΙΤΖΙΦΑ | 10-12 | ||||
| Υποστηριγμένο μέγιστο μήκος συνδέσεων σε 9/125μm το SMF@1.25Gb /s | LMAX | 20 | χλμ | |||
| Συνολικός προϋπολογισμός συστημάτων | Λίβρα | 14 | DB | |||
Διαταγή των πληροφοριών
| Πομποδέκτης BiDi SFP | ||
| Αριθμός μερών | Περιγραφή προϊόντων | |
| 155Mb/s πομποδέκτης SFP | ||
| ????????-bx20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| ????????-bx40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| ????????-bx80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| ????????-bx100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 1.25Gbps πομποδέκτης SFP | ||
| Γερμανία-bx10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC, DDM 0°C~+70°C | |
| Γερμανία-bx20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| Γερμανία-bx40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| Γερμανία-bx60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| Γερμανία-bx80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| Γερμανία-bx100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| πομποδέκτης 10Gbps SFP+ | ||
| SFP-10g-bx20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| SFP-10g-bx40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| SFP-10g-bx60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
| SFP-10g-bx80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| Πομποδέκτης XFP | ||
| Xfp-bx20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| Xfp-bx40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| Xfp-bx60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
Το προϊόν παρουσιάζει
Packaing & ναυτιλία
Το εργοστάσιο παρουσιάζει
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
