| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 10pcs/πλαστική σακούλα, 500pcs/carton |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 εργάσιμες ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 100.000 υπολογιστές το μήνα |

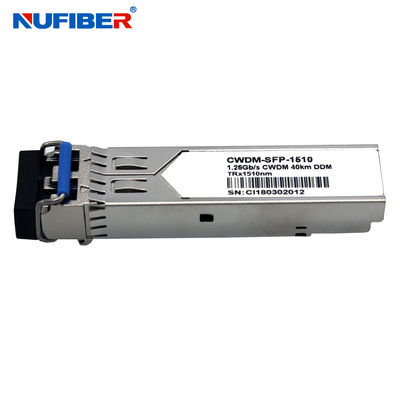

Το CWDM-SFP160-1470~1610 σειράς πομποδέκτης single mode είναι μια μικρή μορφή pluggable module για αμφίδρομη οπτική επικοινωνία δεδομένων όπως Gigabit Ethernet 1000BASE-ZX και Fiber Channel 1x SM-LC-L FC-PI. Είναι με την υποδοχή SFP 20 ακίδων για να επιτρέπει τη δυνατότητα hot plug. Αυτή η μονάδα είναι σχεδιασμένη για single mode fiber και λειτουργεί σε μια ονομαστική συχνότητα CWDM. Υπάρχουν δεκαοκτώ κεντρικά μήκη κύματος διαθέσιμα από 1470nm έως 1610nm, με κάθε βήμα 20nm.
Η ενότητα πομπού χρησιμοποιεί ένα πολλαπλό κβαντικό πηγάδι CWDM DFB laser και είναι ένα laser κατηγορίας 1 σύμφωνα με το Διεθνές Πρότυπο Ασφαλείας IEC-60825. Η ενότητα δέκτη χρησιμοποιεί ένα ενσωματωμένο προενισχυτή ανιχνευτή InGaAs (IDP) τοποθετημένο σε μια οπτική κεφαλίδα και ένα IC περιορισμού μετα-ενισχυτή. Το CWDM-SFP160-1470~1610 σειράς έχουν σχεδιαστεί για να είναι συμβατά με το SFF-8472.
Οπτικές παράμετροι (TOP = -40 έως 85°C, VCC = 3.135 έως 3.465 Volts)
| Παράμετρος | Σύμβολο | Ελάχ.. | Τυπικό | Μέγ.. | Μονάδα | Σημείωση |
| Ενότητα πομπού: | ||||||
| Κεντρικό μήκος κύματος | λc | λ-6 | λ | λ+7.5 | nm | |
| Φασματικό εύρος (-20dB) | △λ | 1 | nm | |||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | |||
| Οπτική ισχύς εξόδου | Pout | 2 | +5 | dBm | 1 | |
| Χρόνος ανόδου/πτώσης | tr / tf | 260 | ps | 2 | ||
| Λόγος εξάλειψης | ER | 8.2 | dB | |||
| Μάσκα ματιού για οπτική έξοδο | Συμβατό με IEEE802.3z (ασφάλεια laser κατηγορίας 1) | |||||
| Ενότητα δέκτη: | ||||||
| Οπτικό μήκος κύματος εισόδου | λc | 1460 | 1620 | nm | ||
| Υπερφόρτωση δέκτη | Pol | -8 | dBm | 3 | ||
| Ευαισθησία RX | Sen | -34 | dBm | 3 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS De-assert | LOS D | -32 | dBm | |||
| RX_LOS Υστέρηση | LOS H | 0.5 | dB | |||
| Γενικές προδιαγραφές: | ||||||
| Ρυθμός δεδομένων | BR | 1.063/1.25 | Gb/s | |||
| Ρυθμός σφαλμάτων bit | BER | 10-12 | ||||
| Μέγιστο υποστηριζόμενο μήκος συνδέσμου σε 9/125μm SMF@1.25Gb/s | LMAX | 160 | km | |||
| Συνολικός προϋπολογισμός συστήματος | LB | 24 | dB | |||
Πληροφορίες παραγγελίας
| Dual Fiber SFP Πομποδέκτης | |
| Αριθμός εξαρτήματος | Περιγραφή προϊόντος |
| 155Mbp/s SFP Πομποδέκτης | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFP Πομποδέκτης | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10Gbps SFP Πομποδέκτης | |
| SFP+-10GB-SR | 10G SFP+ SR Multi mode dual fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi mode dual fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode dual fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode dual fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode dual fiber LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Πομποδέκτης | |
| XFP-10G-SR | 10G XFP SR Multi mode dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode dual fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Single mode dual fiber LC 1550nm 80km |
| CWDM DWDM Transceiver | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
