| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 4pcs/plastic πιάτο, |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 εργάσιμες ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 10.000 υπολογιστές το μήνα |
(QSFP28-100G-ER4)

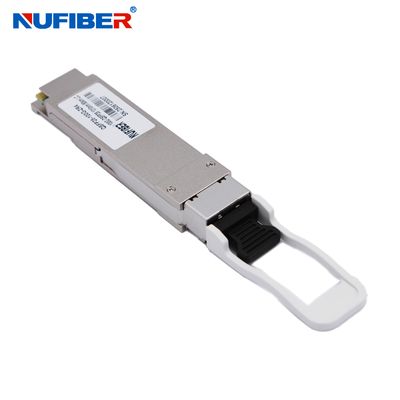

Μονάδα πομποδέκτη οπτικών ινών 100G QSFP28 ER4 40km συμβατή με Cisco Huawei HP Juniper
Hot Pluggable, Διπλός σύνδεσμος LC, Single mode
100G QSFP28 To 40KM For Cisco Sfp Fiber Transceiver Module Optical,Sfp Optical Transceiver,Qsfp Transceiver Module
Το QSFP28-100G-ER4 είναι μια μονάδα πομποδέκτη σχεδιασμένη για εφαρμογές οπτικής επικοινωνίας 40km με FEC (30km χωρίς FEC). Ο σχεδιασμός συμμορφώνεται με το πρότυπο 100GbASE-ER4 του IEEE 802.3-2012 Clause 88, το πρότυπο IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02. Η μονάδα μετατρέπει 4 κανάλια εισόδου (ch) των 25,78 Gbps σε ηλεκτρικά δεδομένα 27,95 Gbps σε οπτικά σήματα 4 λωρίδων και τα πολυπλέκει σε ένα μόνο κανάλι για οπτική μετάδοση 100Gb/s. Αντίστροφα, στην πλευρά του δέκτη, η μονάδα αποπολυπλέκει οπτικά μια είσοδο 100Gb/s σε σήματα 4 λωρίδων και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 λωρίδων.
Τα κεντρικά μήκη κύματος των 4 λωρίδων είναι 1296 nm, 1300 nm, 1305 nm και 1309 nm. Περιέχει έναν διπλό σύνδεσμο LC για την οπτική διασύνδεση και έναν σύνδεσμο 38 ακίδων για την ηλεκτρική διασύνδεση. Για να ελαχιστοποιηθεί η οπτική διασπορά στο σύστημα μεγάλης εμβέλειας, πρέπει να χρησιμοποιηθεί ίνα single-mode (SMF) σε αυτήν τη μονάδα.
Χαρακτηριστικά
Εφαρμογές
Οπτικές παράμετροι
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημείωση | |
| Ρυθμός δεδομένων ανά κανάλι | - | 25.78125 | Gbps | ||||
| Κατανάλωση ρεύματος | - | 2.5 | 3.5 | W | |||
| Ρεύμα τροφοδοσίας | Icc | 0.75 | 1.0 | A | |||
| Τάση ελέγχου I/O-High | VIH | 2.0 | Vcc | V | |||
| Τάση ελέγχου I/O-Low | VIL | 0 | 0.7 | V | |||
| Inter-Channel Skew | TSK | 150 | Ps | ||||
| Διάρκεια RESETL | 10 | Us | |||||
| Χρόνος De-assert RESETL | 100 | ms | |||||
| Χρόνος ενεργοποίησης | 100 | ms | |||||
| Πομπός | |||||||
| Ανοχή τάσης εξόδου Single Ended | 0.3 | 4 | V | 1 | |||
| Ανοχή τάσης κοινής λειτουργίας | 15 | mV | |||||
| Διαφορική τάση εισόδου μετάδοσης | VI | 120 | 1200 | mV | |||
| Διαφορική σύνθετη αντίσταση εισόδου μετάδοσης | ZIN | 80 | 100 | 120 | |||
| Jitter εισόδου εξαρτημένο από δεδομένα | DDJ | 0.1 | UI | ||||
| Συνολικό Jitter εισόδου δεδομένων | TJ | 0.28 | UI | ||||
| Δέκτης | |||||||
| Ανοχή τάσης εξόδου Single Ended | 0.3 | 4 | V | ||||
| Διαφορική τάση εξόδου Rx | Vo | 600 | 800 | mV | |||
| Τάση ανόδου και πτώσης εξόδου Rx | Tr/Tf | 35 | ps | 1 | |||
| Συνολικό Jitter | TJ | 0.7 | UI | ||||
| Ντετερμινιστικό Jitter | DJ | 0.42 | UI | ||||
Πληροφορίες παραγγελίας
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Εμφάνιση προϊόντων
Εφαρμογές:
Συσκευασία & Αποστολή
|
|
