| Τροποποιημένο: | 1 κομμάτι |
| τυποποιημένη συσκευασία: | 4pcs/plastic πιάτο, |
| Προθεσμία παράδοσης: | Μέσα σε 1-3 εργάσιμες ημέρες |
| μέθοδος πληρωμής: | L/C, T/T, Western Union, πιστωτική κάρτα |
| Ικανότητα εφοδιασμού: | 10.000 υπολογιστές το μήνα |

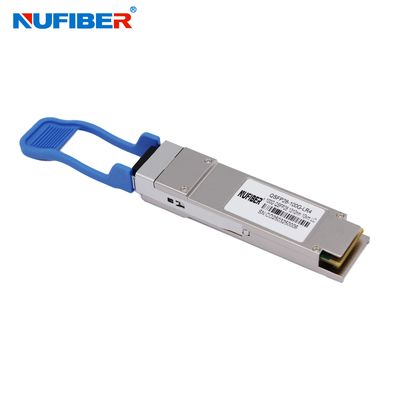

Διπλό 10km 100G QSFP28 Πομποδέκτης Συμβατός Με Cisco Huawei H3C
100Gb/s 10km QSFP28 Πομποδέκτης Διπλός SM 1310nm LR4 συμβατός με Cisco/Huawei/H3C
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28 Πομποδέκτης
Hot Pluggable, Διπλός σύνδεσμος LC, Single mode
1270 nm, 1290 nm, 1310 nm και 1330 nm
Το QSFP28-100G-LR4 είναι μια μονάδα πομποδέκτη σχεδιασμένη για εφαρμογές οπτικής επικοινωνίας 20km. Ο σχεδιασμός συμμορφώνεται με το πρότυπο 100GbASE-LR4 του IEEE 802.3-2012 Clause 88, το πρότυπο IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02. Η μονάδα μετατρέπει 4 κανάλια εισόδου (ch) των 25,78 Gbps σε 27,95 Gbps ηλεκτρικά δεδομένα σε 4 λωρίδες οπτικών σημάτων και τα πολυπλέκει σε ένα μόνο κανάλι για οπτική μετάδοση 100Gb/s. Αντίστροφα, στην πλευρά του δέκτη, η μονάδα αποπολυπλέκει οπτικά μια είσοδο 100Gb/s σε 4 λωρίδες σημάτων και τα μετατρέπει σε 4 λωρίδες ηλεκτρικών δεδομένων εξόδου.
Τα κεντρικά μήκη κύματος των 4 λωρίδων είναι 1270 nm, 1290 nm, 1310 nm και 1330 nm. Περιέχει έναν διπλό σύνδεσμο LC για την οπτική διασύνδεση και έναν σύνδεσμο 38 ακίδων για την ηλεκτρική διασύνδεση. Για να ελαχιστοποιηθεί η οπτική διασπορά στο σύστημα μεγάλης εμβέλειας, πρέπει να εφαρμοστεί ίνα μονής λειτουργίας (SMF) σε αυτήν τη μονάδα.
Χαρακτηριστικά
Εφαρμογές
Οπτικές παράμετροι
| Παράμετρος | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα | Σημείωση | |
| Ρυθμός δεδομένων ανά κανάλι | - | 25.78125 | Gbps | ||||
| Κατανάλωση ενέργειας | - | 2.5 | 3.5 | W | |||
| Ρεύμα παροχής | Icc | 0.75 | 1.0 | A | |||
| Τάση ελέγχου I/O-High | VIH | 2.0 | Vcc | V | |||
| Τάση ελέγχου I/O-Low | VIL | 0 | 0.7 | V | |||
| Δια-καναλική στρέβλωση | TSK | 150 | Ps | ||||
| Διάρκεια RESETL | 10 | Us | |||||
| Χρόνος απενεργοποίησης RESETL | 100 | ms | |||||
| Χρόνος ενεργοποίησης | 100 | ms | |||||
| Πομπός | |||||||
| Ανοχή τάσης εξόδου Single Ended | 0.3 | 4 | V | 1 | |||
| Ανοχή τάσης κοινής λειτουργίας | 15 | mV | |||||
| Διαφορική τάση εισόδου μετάδοσης | VI | 120 | 1200 | mV | |||
| Διαφορική σύνθετη αντίσταση εισόδου μετάδοσης | ZIN | 80 | 100 | 120 | |||
| Jitter εισόδου εξαρτημένο από δεδομένα | DDJ | 0.1 | UI | ||||
| Συνολικό Jitter εισόδου δεδομένων | TJ | 0.28 | UI | ||||
| Δέκτης | |||||||
| Ανοχή τάσης εξόδου Single Ended | 0.3 | 4 | V | ||||
| Διαφορική τάση εξόδου Rx | Vo | 600 | 800 | mV | |||
| Τάση ανόδου και πτώσης εξόδου Rx | Tr/Tf | 35 | ps | 1 | |||
| Συνολικό Jitter | TJ | 0.7 | UI | ||||
| Ντετερμινιστικό Jitter | DJ | 0.42 | UI | ||||
Πληροφορίες παραγγελίας
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Εμφάνιση προϊόντων:
Εφαρμογές:
Συσκευασία & Αποστολή
|
|
